Переходник с пружиной для шланга 8×12 мм на быстроразъемное соединение

Переходник с пружиной соединяет спиральный или прямой шланг 8×12 мм с ответной частью быстроразъемного соединения. Его устанавливают на конце шланга, где нужен разъем для подключения и отсоединения линии. При замене такого наконечника нужно согласовать обе стороны: посадку шланга и профиль штекера, который входит в ответную муфту.

Как устроен переходник

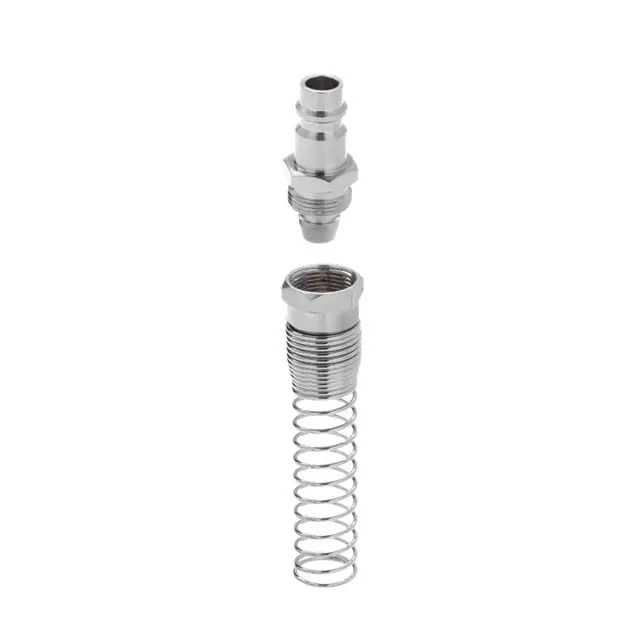

Конструкция включает штекер с кольцевыми проточками, резьбовую прижимную часть и спиральную пружину со стороны шланга. На корпусе предусмотрены грани под ключ. Проточки штекера участвуют в фиксации в ответном разъеме, а резьбовая часть служит для сборки соединения со шлангом. Пружина охватывает участок у выхода из наконечника и помогает ограничивать резкий перегиб в месте, где гибкий шланг переходит в жесткое крепление.

Такой переход особенно нагружается, когда шланг тянут в сторону или часто перемещают подключенное оборудование. Пружина поддерживает изгиб, но не заменяет правильную прокладку линии: натяжение и боковая нагрузка не должны постоянно приходиться на разъем. Оставляйте шлангу достаточно свободного хода, чтобы он не заламывался сразу за концом пружины.

Что сверить при подборе

Начните с размера шланга 8×12 мм. Сопоставьте его обозначение, внутренний и наружный диаметры, а также способ крепления со снятым наконечником. Для прижимного соединения имеет значение не только проход шланга, но и толщина его стенки: неподходящая трубка может плохо удерживаться или повреждаться при затяжке. Проверьте состояние самого конца — он должен сохранять форму, без трещин и вытянутых участков.

Со стороны быстросъема сравните форму носика, расположение кольцевых проточек, диаметр и длину посадочной части. Внешне близкие штекеры могут относиться к разным профилям и не фиксироваться в одной муфте. Также сверяйте допустимые условия работы шланга и соединительной арматуры с параметрами вашей линии. Совпадение размера шланга само по себе не определяет совместимость всего соединения.

Когда требуется замена

Причинами замены бывают поврежденная резьба, износ проточек штекера, деформация прижимной части или пружины. Проверить наконечник стоит при утечке, ненадежной фиксации и проскальзывании шланга. Одновременно осмотрите ответную муфту, ее уплотнение и участок шланга под пружиной: неисправность этих деталей может сохраняться после установки нового переходника.

Установка и проверка

Отключите линию от источника давления и полностью сбросьте остаточное давление. Снимите старый наконечник, очистите конец шланга и оцените, пригоден ли он для повторного крепления. При сборке сначала наденьте прижимную часть с пружиной, затем установите шланг на посадочную часть и соедините резьбовые детали. Следите, чтобы шланг не перекручивался, а резьба заходила ровно; затяжку выполняйте за предусмотренные грани.

После сборки убедитесь, что пружина расположена вдоль шланга, штекер полностью зафиксирован в муфте, а соединение удерживает шланг. Подайте давление постепенно и проверьте герметичность подходящим для рабочей среды способом. Утечку или смещение устраняют после повторного сброса давления. Несовпадение профиля штекера либо неправильный зажим шланга могут привести к разъединению линии.
