Переходник с пружиной для шланга 6,5×10 мм на быстроразъёмное соединение

Переходник с пружиной соединяет спиральный или прямой шланг 6,5×10 мм с ответной частью быстроразъёмного соединения. Он нужен на конце шланга, где требуется разъединять линию без повторного снятия шланга со штуцера. При подборе учитывают обе стороны переходника: посадку шланга и профиль вставного наконечника, который должен подходить к имеющейся муфте.

Конструкция и роль пружины

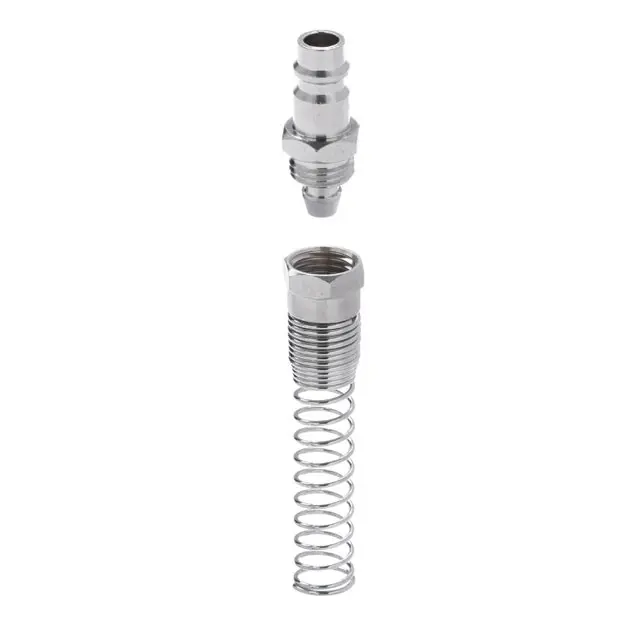

Переходник имеет полый вставной наконечник с кольцевыми проточками, шестигранник под ключ и штуцер для присоединения шланга. Со стороны шланга предусмотрена резьбовая прижимная часть с длинной наружной пружиной. Шестигранные грани позволяют удерживать корпус при сборке, не захватывая инструментом поверхность, которая входит в ответную муфту.

Пружина охватывает участок шланга возле жёсткого соединения и ограничивает резкий перегиб в этом месте. Это особенно полезно, когда шланг регулярно перемещают или изгибают у наконечника. Она не заменяет правильное крепление: герметичность зависит от посадки шланга и состояния сопрягаемых поверхностей. Тянуть соединённую линию за шланг или использовать пружину как ручку не следует.

Что проверить при подборе

Сверьте размер шланга 6,5×10 мм с его маркировкой и размерами неповреждённого участка. Слишком свободная посадка затрудняет надёжное закрепление, а попытка натянуть неподходящий шланг может повредить его конец. Учитывайте также состояние стенки: затвердевший, растрескавшийся или растянутый материал плохо удерживается даже на подходящем штуцере.

Сравните вставной наконечник со снятым переходником: его диаметр, длину входящей части, расположение и форму проточек. Одного размера шланга для выбора недостаточно. Ответная муфта должна принимать наконечник до штатного положения и уверенно фиксировать его. Если детали приходится соединять с усилием, фиксатор не закрывается или остаётся утечка, затягивание шланговой части такую несовместимость не устранит.

Когда требуется замена

Повод осмотреть переходник — утечка у конца шланга, его смещение на штуцере, повреждение резьбы или деформация вставного наконечника. Изношенные проточки могут мешать фиксации в муфте. Растянутая либо согнутая пружина хуже поддерживает шланг возле соединения. При этом утечка может возникать и со стороны ответной муфты: вместе с переходником стоит проверить её уплотнение, фиксатор и прилегающий участок шланга.

Установка и проверка

Работайте на отключённой линии после полного снятия давления. Разберите прижимную часть и запомните порядок расположения деталей. Конец шланга должен быть ровным, чистым, без трещин и следов прежнего растяжения. Если повреждение локальное и длина позволяет, уберите повреждённый участок; при износе по всей длине замените шланг.

Наденьте прижимную часть с пружиной на шланг, установите его на штуцер до предусмотренной посадки и соберите резьбовое соединение без перекоса. Удерживайте корпус за грани, не сминайте шланг чрезмерной затяжкой. Убедитесь, что пружина поддерживает выходящий участок и шланг не заломан. После присоединения к муфте проверьте фиксацию, затем плавно восстановите рабочий режим линии и проверьте герметичность. При смещении шланга или утечке снова снимите давление и устраните причину.
