Переходник с пружиной для шланга 5,5×8 мм на быстроразъемное соединение

Переходник с пружиной для шланга 5,5×8 мм соединяет спиральный или прямой шланг с ответной частью быстроразъемного соединения. Он нужен при сборке шланговой линии или замене поврежденного наконечника: шланг закрепляется на переходнике, а разъединение выполняется со стороны быстросъема. При подборе нужно учитывать оба сопряжения — посадку шланга и профиль ответной муфты.

Как устроено соединение

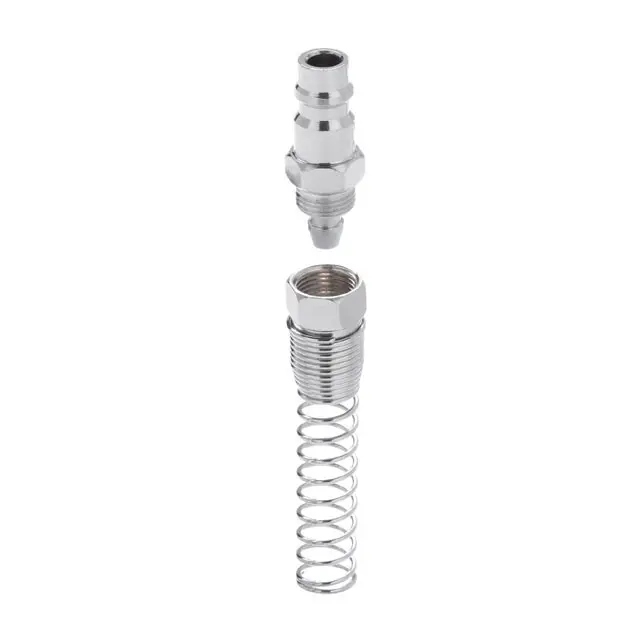

Переходник имеет выступающий вставной наконечник, резьбовое соединение, шестигранные грани под ключ и спиральную пружину со стороны шланга. Разборное соединение позволяет получить доступ к месту его закрепления. Грани служат для удержания деталей инструментом при сборке: зажимать ключом гладкую поверхность вставного наконечника не стоит, поскольку повреждения в зоне сопряжения мешают нормальной работе быстросъема.

Пружина поддерживает шланг возле жесткого переходника и ограничивает резкий перегиб на выходе. Именно здесь шланг часто изгибается при перемещении и натягивается при работе. Такая поддержка полезна, когда соединение регулярно двигают, но она не заменяет правильную прокладку: шланг должен подходить к наконечнику без постоянного бокового усилия и сильного натяжения.

Что сверить при подборе

Обозначение шланга — 5,5×8 мм. Сопоставьте его с маркировкой своего шланга и размерами неповрежденного участка. Растянутый конец старого шланга не подходит как единственный образец для проверки посадки. Шланг должен соответствовать креплению по размеру: слишком свободная посадка ухудшает удержание, а попытка натянуть слишком тесный шланг может повредить его стенку.

Со стороны быстросъема сравните со снятым переходником форму вставной части, расположение канавок и участков фиксации. Ответная муфта должна принимать наконечник и надежно удерживать его после соединения. Одного совпадения размера шланга недостаточно для выбора всего переходника. При замене только части разборного крепления также сверяют резьбу и посадочные поверхности; детали с разной резьбой нельзя стягивать силой.

Когда требуется замена

Повод проверить переходник — утечка возле соединения, ослабление крепления шланга, заметные повреждения наконечника или затрудненная фиксация в муфте. Деформированная пружина может перестать поддерживать шланг либо натирать его. При этом причина утечки бывает и в треснувшем конце шланга или изношенном уплотнении ответной части. Осмотрите эти места вместе с переходником, чтобы замена устранила причину неисправности.

Особенности установки

Сначала отключите линию от источника и сбросьте остаточное давление, если она работает под давлением. Снимите старое крепление, проверьте конец шланга на трещины, надрывы и вытяжку. До закрепления шланга разместите на нем пружину и детали крепления в порядке, соответствующем разобранному соединению. Посадите шланг ровно, соберите резьбовую часть без перекоса и удерживайте корпус за грани, не скручивая шланг.

После сборки проверьте удержание шланга, фиксацию быстросъема и отсутствие утечки при подаче рабочей среды. Пружина должна поддерживать выходящий участок без залома. Неподходящий профиль наконечника или неверная посадка шланга приводят к неполному соединению, утечкам и отсоединению под нагрузкой; дополнительная затяжка не исправляет ошибку подбора.
