Быстроразъемное соединение с пружиной для спиральных и прямых шлангов 8×12 мм

Быстроразъемное соединение с пружиной предназначено для спиральных и прямых шлангов 8×12 мм. Оно позволяет разъединять шланговую линию в месте подключения, не снимая каждый раз шланг с наконечника. Такой способ удобен там, где подключение приходится регулярно разбирать: шланговый конец остается закрепленным, а соединение размыкают через быстросъемную часть.

Как устроено соединение

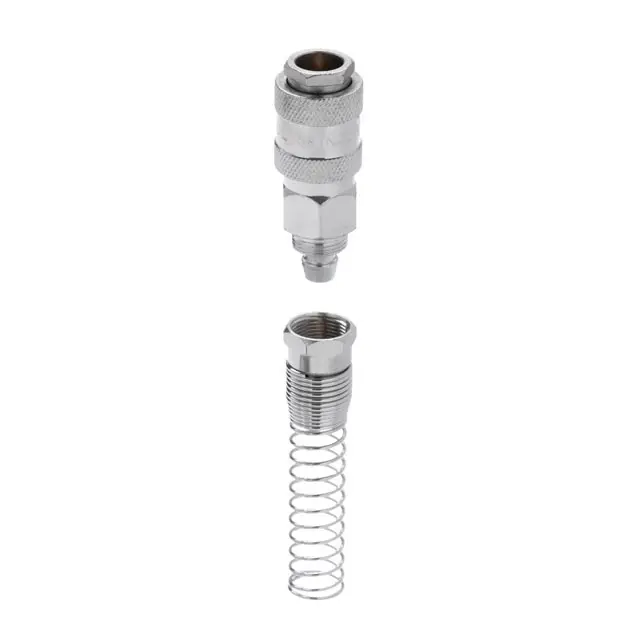

Корпус имеет рифленую подвижную муфту, а со стороны шланга расположен посадочный наконечник. Отдельная резьбовая прижимная часть снабжена длинной пружиной, которая охватывает шланг возле выхода из соединения. Пружина ограничивает резкий перегиб в этом месте: при движении шланга изгиб распределяется по большей длине. Она не предназначена для удержания подвешенного оборудования и не заменяет правильного крепления шлангового конца.

Грани на корпусе и прижимной части позволяют удерживать детали инструментом при сборке. Рифление на муфте помогает захватывать ее рукой при подключении и разъединении. Для нормальной работы подвижная часть должна перемещаться без заедания, а сопрягаемый наконечник — фиксироваться до конца. Налипшая грязь и повреждения контактных поверхностей мешают плотной посадке.

Что сверить при подборе

Ориентир по шлангу — размер 8×12 мм. Сверьте его обозначение на шланге и проверьте внутренний и наружный диаметры на неповрежденном участке. Растянутый или сплющенный конец для измерения не подходит. Посадка должна соответствовать и наконечнику, и прижимной части: слишком свободный шланг трудно надежно закрепить, а слишком тесный можно повредить при натягивании.

Отдельно сравните профиль ответной части быстросъема со снятым соединением. Одного совпадения размера шланга недостаточно: проверьте форму и длину входящего наконечника, расположение места фиксации и глубину посадки. Условия применения также должны совпадать с требованиями линии по рабочей среде, давлению и температуре. Неподходящая пара может входить в зацепление лишь частично или пропускать среду после подключения.

Когда нужна замена

Повод осмотреть соединение — утечка возле корпуса или шлангового конца, заметный люфт, заедающая муфта либо ненадежная фиксация ответного наконечника. Деформированная пружина хуже поддерживает шланг у выхода. Вместе с соединением проверьте сам шланг на трещины, потертости и растяжение, а ответную часть — на задиры и износ. Поврежденное уплотнение или изношенный наконечник могут сохранять утечку даже после замены одной половины пары.

Установка и проверка

Работайте после отключения подачи и полного сброса давления. Снимите старое соединение и подготовьте ровный, чистый конец шланга без трещин. Наденьте прижимную часть с пружиной, установите шланг на посадочный наконечник и соберите резьбовое крепление без перекоса. Удерживайте корпус за грани, не сдавливая подвижную муфту. После сборки пружина должна охватывать шланг без залома. Подключите ответную часть, проверьте фиксацию легким натяжением и плавно подайте рабочую среду. При утечке или смещении шланга снова сбросьте давление и устраните причину; подтягивать соединение под давлением нельзя.
