Быстроразъемное соединение с пружиной для шлангов 6,5×10 мм

Быстроразъемное соединение с пружиной предназначено для спиральных и прямых шлангов размером 6,5×10 мм. Оно позволяет разъединять шланговую линию в месте подключения, не снимая каждый раз шланг с крепления. Такое соединение используют там, где линию приходится регулярно подключать, отсоединять или переносить. При подборе учитывают как размер шланга, так и форму ответной части быстросъема.

Устройство соединения

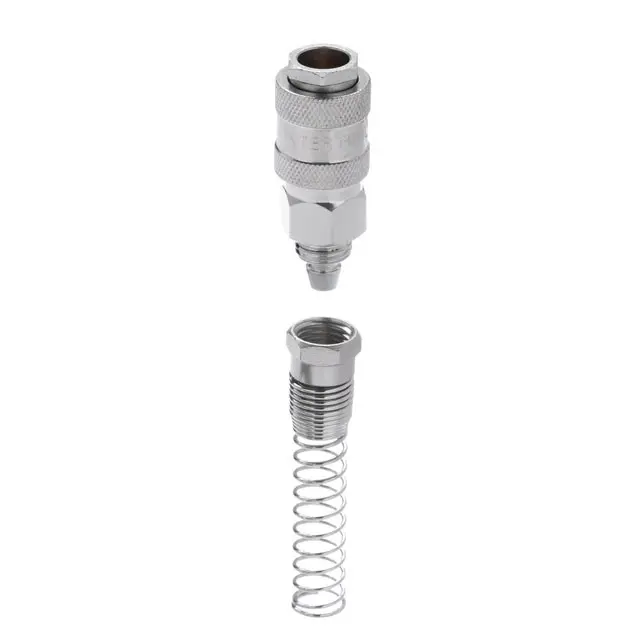

Корпус имеет рифленую подвижную втулку, шестигранный участок под ключ и хвостовик для присоединения шланга. Со стороны шлангового крепления предусмотрены резьбовая деталь и наружная пружина. Рифление помогает удерживать втулку пальцами при подключении и размыкании. Шестигранник позволяет работать ключом, не зажимая инструментом поверхность подвижной втулки.

Пружина поддерживает шланг возле крепления и ограничивает резкий перегиб на выходе из соединения. Именно здесь шланг часто изгибается при перемещении инструмента или натяжении витков спирали. При этом пружина не служит ручкой: тянуть за нее, переносить оборудование за шланг или оставлять соединение под постоянной боковой нагрузкой не стоит.

Что сверить при подборе

Обозначение 6,5×10 мм относится к размеру шланга: внутреннему диаметру 6,5 мм и наружному 10 мм. Проверьте оба диаметра на ровном, недеформированном участке. Один размер определяет посадку на хвостовике, другой — соответствие наружному креплению. Растянутый конец старого шланга может дать неверный результат измерения, поэтому ориентироваться только на него неудобно.

Сравните ответный штуцер со снятым: профиль носика, расположение канавки фиксации и глубину посадки. Внешне близкие быстросъемы могут не соединяться или удерживать штуцер ненадежно. Также сверяют допустимое давление и пригодность соединения для среды в шланге по документации применяемой системы. Совпадение диаметра шланга само по себе не определяет эти параметры.

Когда нужна замена

Повод проверить соединение — утечка в месте стыка, заедание втулки, неполная фиксация ответного штуцера или заметный люфт после подключения. Осмотрите корпус и резьбовое крепление на трещины и повреждения. Одновременно проверьте конец шланга: надрывы, затвердевание и деформация возле пружины могут быть причиной негерметичности даже при исправном быстросъеме.

Установка и проверка

Перед разборкой отключите подачу и полностью сбросьте давление. Очистите место соединения, снимите старое крепление и осмотрите ответный штуцер: задиры на его посадочной поверхности мешают плотному соединению. Поврежденный конец шланга подготовьте до ровного неповрежденного участка, если оставшаяся длина позволяет подключить его без натяжения.

Наденьте крепежную часть с пружиной на шланг, посадите шланг на хвостовик и закрепите его согласно устройству соединения. Пружина должна охватывать выходящий из крепления участок без перекоса. При затяжке удерживайте предусмотренные грани, не сдавливая втулку. После сборки проверьте фиксацию ответной части и постепенно подайте давление, контролируя герметичность стыков. Неверный размер шланга или несовпадающий профиль штуцера могут привести к утечке и разъединению линии.
