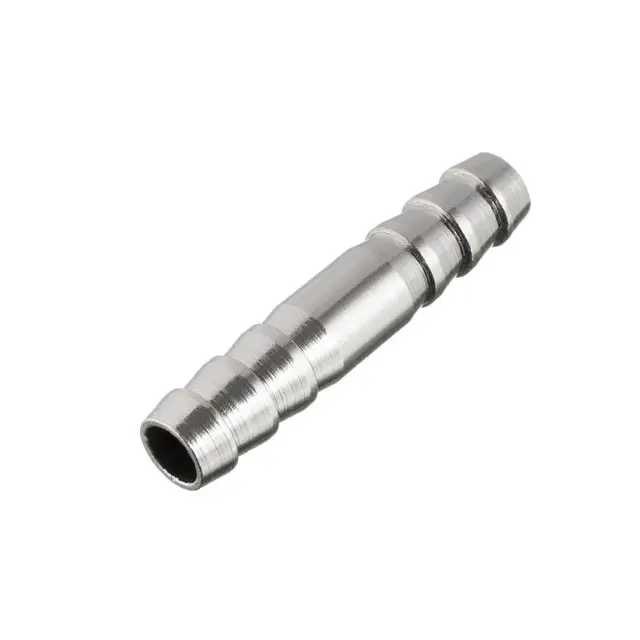

Соединитель для шланга 10×10 мм прямой

Прямой соединитель для шланга 10×10 мм предназначен для стыковки двух отрезков гибкого шланга. Он соединяет их по одной линии и позволяет восстановить разъёмный участок магистрали либо заменить повреждённый стык. Такая деталь нужна там, где концы шлангов должны соединяться через вставку, а места достаточно для посадки обоих концов без натяжения и резкого перегиба.

Как устроен соединитель

На обоих концах расположены кольцевые выступы под шланг, между ними — гладкая средняя часть. Шланг надевается поверх посадочного конца; выступы помогают удерживать его от продольного смещения. Наружной резьбы и углового отвода нет: это прямой штуцерный стык. Надёжность соединения зависит от соответствия шланга посадке, состояния его стенок и подходящего способа фиксации.

Что сверить при подборе

Размер 10×10 мм относится к двум сторонам соединителя. Для подбора сравните посадочные концы со снятым штуцером и проверьте внутренний диаметр шлангов. Учитывайте также длину участка, который войдёт в шланг, и свободное место вокруг стыка. Одинаковое размерное обозначение не заменяет проверки посадки: слишком свободный шланг может смещаться и пропускать среду, а чрезмерно тугой — повреждаться при надевании.

Отдельно проверьте пригодность соединителя и шланга для среды в магистрали, её температуры и давления. Эти условия определяют выбор всей пары, а не только диаметра. Если крепление предусматривает хомуты, подбирайте их по наружному диаметру уже надетого шланга и месту установки. Хомут должен обжимать участок, под которым находится штуцер, а не свободный край шланга.

Когда стык требует замены

Повод осмотреть соединение — следы подтекания, смещение шланга или потеря плотности посадки. Сам соединитель меняют при трещинах, деформации концов, повреждении кольцевых выступов и глубоких дефектах поверхности под шлангом. Если причина в затвердевшем, растрескавшемся или растянутом конце шланга, одной замены штуцера недостаточно: повреждённый участок тоже нужно устранить.

Установка и проверка

Работу выполняют после остановки техники и снятия давления в магистрали. Перед разъединением исключают вытекание среды и попадание грязи внутрь. Сняв старую деталь, осматривают оба конца шланга и крепления. Ржавый хомут, повреждённую ленту или крепёж, который больше не затягивается, заменяют. Удалять дефектный конец шланга можно лишь при достаточном запасе длины: соединение не должно держаться за счёт натяжения.

Концы шлангов надевают на посадочные участки без перекоса, затем закрепляют предусмотренным для магистрали способом. Не стоит компенсировать неверный диаметр чрезмерной затяжкой: она может прорезать или смять стенку. После сборки проверяют, что шланги не перегнуты, не трутся о соседние детали и не тянут соединитель в сторону. При возвращении к штатному режиму осматривают стык на утечки и смещение; при появлении этих признаков работу прекращают и проверяют посадку.
