Быстроразъёмное соединение с внутренней резьбой 1/2″

Быстроразъёмное соединение с внутренней резьбой 1/2″ позволяет разъединять линию в месте подключения, не откручивая резьбовое крепление каждый раз. Резьбовая сторона соединяется с ответным штуцером, а приёмная часть служит для подключения подходящего быстросъёмного штекера. Такое устройство удобно там, где шланг или подключаемое оборудование приходится регулярно отсоединять для работы, хранения или обслуживания.

Конструкция и подключение

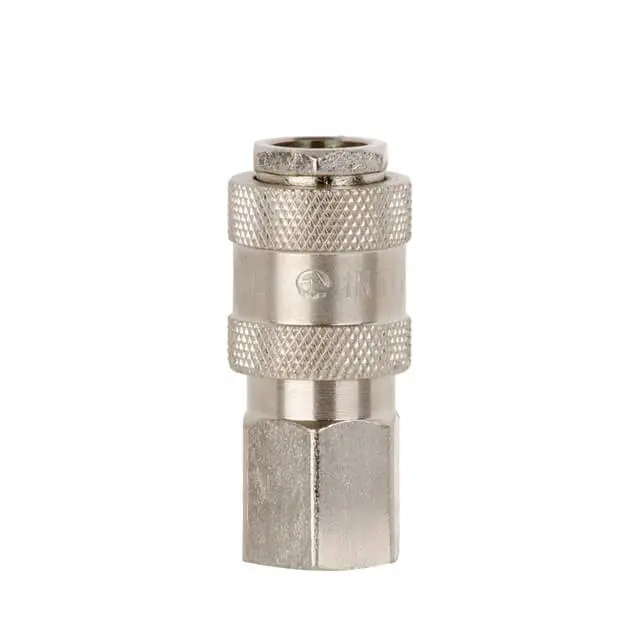

Корпус имеет цилиндрическую приёмную часть, участки с рифлением и шестигранное основание под ключ. Рифлёную поверхность удобнее удерживать пальцами при работе с соединением. Шестигранник позволяет затягивать резьбовое крепление инструментом за предназначенную для этого часть корпуса. При монтаже нельзя передавать усилие через подвижную втулку: её перекос или повреждение мешает нормально вставлять и освобождать ответный штекер.

Обозначение 1/2″ относится к присоединительной резьбе, а не к диаметру шланга или отверстию быстросъёма. Это номинальный дюймовый размер, поэтому измеренные полдюйма на произвольной части штуцера ещё не подтверждают совпадение. Для правильного подбора нужно сопоставить стандарт, шаг и форму резьбы ответной детали. Если резьба начинает идти туго уже на первых оборотах, затягивание ключом не исправит несовпадение и может повредить обе детали.

Что сверить при замене

Сравните снятое соединение с новым по резьбовой стороне, профилю приёмного гнезда и способу фиксации штекера. Одинаковая резьба не означает, что к двум муфтам подойдёт один и тот же быстросъёмный наконечник. У ответной части должны совпадать посадочная форма и расположение фиксирующей канавки. Также проверьте место установки: вокруг корпуса нужен доступ для ключа, а возле втулки — свободное пространство для подключения и отсоединения.

Условия применения подбирают по рабочей среде, давлению и температуре системы. Отдельно учитывают способ уплотнения резьбового стыка: он должен соответствовать конструкции соединяемых деталей. Ошибка здесь может привести к утечке даже при хорошо затянутом креплении. Шланг не должен тянуть муфту в сторону или создавать постоянную нагрузку на резьбу; при необходимости стоит пересмотреть расположение подключения.

Когда соединение требует внимания

Повод проверить муфту — утечка в месте стыка, заедание втулки, затруднённое подключение или ненадёжное удержание штекера. Причиной могут быть загрязнение, износ сопрягаемых поверхностей, повреждение уплотнения или самой ответной части. Вместе с муфтой осмотрите штекер: забоины, задиры и деформация посадочной поверхности способны нарушить герметичность нового соединения. Проверьте также соседний резьбовой штуцер и крепление шланга.

Порядок установки

Отключите подачу и полностью сбросьте давление в отсоединяемом участке. Снимите старую муфту, удерживая ответный фитинг от проворачивания, затем очистите резьбу от загрязнений и остатков уплотнителя. Новое соединение сначала навинтите от руки без перекоса, после чего затяните за шестигранник с усилием, подходящим для соединяемых деталей. Подключите совместимый штекер до фиксации и проверьте его удержание лёгким натяжением. Подачу возобновляйте постепенно, контролируя герметичность стыков и работу механизма разъединения.
