Быстроразъемное соединение с наружной резьбой 1/2

Быстроразъемное соединение с наружной резьбой 1/2 служит для подключения и отсоединения ответной части магистрали без постоянного выкручивания резьбового крепления. Резьбовую сторону устанавливают в подходящее гнездо, а разъемную используют там, где подключение нужно периодически разбирать. Такой способ позволяет оставить резьбовой стык собранным при отсоединении шланга или оборудования.

Конструкция и обращение

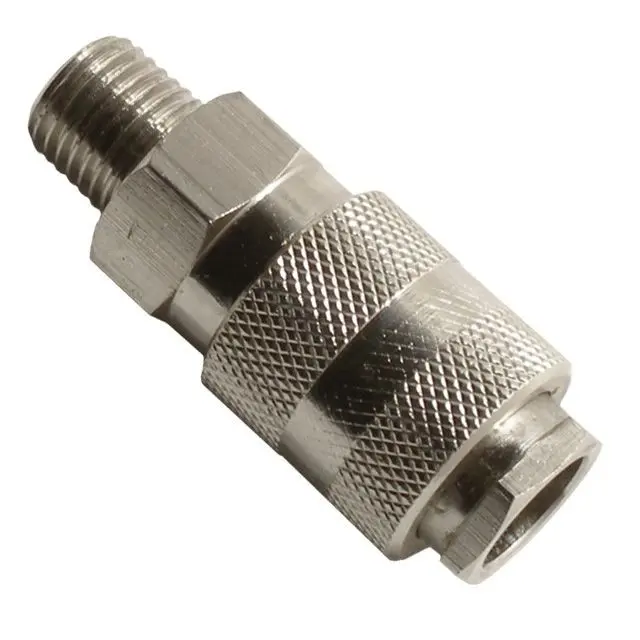

У соединения цилиндрический корпус с рифленой наружной поверхностью и шестигранный участок возле наружной резьбы. Рифление помогает удерживать корпус пальцами, а грани дают место для ключа при монтаже. Усилие затяжки прикладывают к предназначенному для этого шестиграннику: захват рифленой части плоскогубцами может повредить поверхность и затруднить обращение с разъемом.

Что сверить при подборе

Обозначение 1/2 относится к размеру резьбового присоединения. Для подбора сверяют не только это обозначение, но и стандарт резьбы, ее шаг, форму и способ уплотнения стыка. Одинаковый номинальный размер сам по себе не означает, что две резьбы правильно соединятся. Если новая деталь начинает вкручиваться с перекосом или требует ключа уже на первом витке, затягивать ее силой нельзя: можно испортить и соединение, и посадочное гнездо.

Со стороны быстрого разъема сравнивают профиль и размеры ответного штуцера, глубину его посадки и способ фиксации. Штуцер должен входить без перекоса и надежно удерживаться после соединения. Также проверяют, хватит ли места для корпуса и движения механизма разъединения. Допустимые давление, температура и рабочая среда должны соответствовать условиям магистрали; подбирать соединитель только по наружной резьбе недостаточно.

Когда нужна замена

Повод осмотреть соединение — утечка в месте стыка, заметный люфт ответной части, заедание при подключении или ненадежное удержание штуцера. К повреждениям приводят загрязнение, боковая нагрузка от натянутого шланга, удары и чрезмерная затяжка. Если утечка возникает возле резьбы, отдельно проверяют уплотнение и состояние гнезда. Изношенный ответный штуцер также может мешать герметичному соединению, поэтому его осматривают вместе с муфтой.

Установка и проверка

Перед снятием перекрывают подачу и полностью сбрасывают давление на участке. Разъединяют быстросъемную сторону, затем выворачивают резьбовое крепление подходящим ключом. Гнездо очищают от загрязнений и остатков прежнего уплотнения, не допуская их попадания внутрь магистрали. Проверяют целостность витков и уплотняющих поверхностей. Уплотнитель выбирают по конструкции стыка и рабочей среде; поврежденные уплотнения заменяют.

Новое соединение сначала наживляют от руки, затем затягивают за шестигранник с усилием, предусмотренным для резьбового стыка. После подключения ответной части проверяют фиксацию и укладывают шланг без натяжения и бокового изгиба возле муфты. Подачу восстанавливают постепенно, контролируя герметичность подходящим для рабочей среды способом. При утечке или неполной фиксации подачу снова отключают и сбрасывают давление: подтяжка и разборка под давлением недопустимы.
