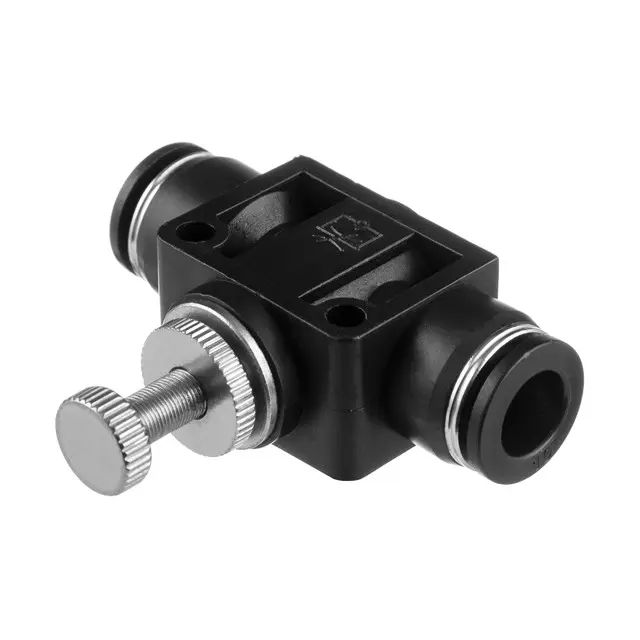

Соединение цанговое прямое с регулятором для шлангов 10×10 мм

Прямое цанговое соединение с регулятором предназначено для соединения полиуретановых шлангов размером 10×10 мм и настройки потока в линии. Два соосных подключения позволяют соединить участки шланга без углового перехода. Такая деталь нужна при замене негерметичного соединителя или при сборке участка, где требуется ручная регулировка проходящего потока.

Устройство соединения

По обеим сторонам корпуса расположены цанговые входы с нажимными кольцами. Шланг вставляется в соединение, а цанговый механизм удерживает его от вытягивания. Сбоку находится регулировочный винт с рифлёной головкой и отдельной рифлёной гайкой. К головке должен оставаться доступ после монтажа: если прижать её к соседней детали, менять настройку будет неудобно.

Корпус чёрный, с двумя отверстиями на верхней площадке. При подборе учитывайте не только расположение шлангов, но и место для корпуса, выступающего винта и пальцев при отсоединении трубки. Натянутый шланг или тесный изгиб сразу у входа создаёт боковую нагрузку на соединение и может привести к утечке.

Что сверить при подборе

Обозначение 10×10 мм указывает размер двух подключений. Для цанговой посадки сверяют наружный диаметр шланга: измерение только внутреннего прохода не позволяет правильно выбрать соединитель. Сравните оба конца снятой детали, прямую компоновку и расположение регулировки. Шланг должен подходить для цанговых соединений и сохранять круглое сечение в месте захвата.

Полиуретан указан как материал подходящих шлангов. При использовании другой трубки отдельно проверяют её пригодность к такому способу фиксации, соответствие рабочей среде, давлению и температуре линии. Слишком мягкая стенка, овальность или повреждённая поверхность мешают плотной посадке. Одинаковый диаметр сам по себе не означает, что любой шланг будет удерживаться и уплотняться правильно.

Когда нужна замена

Повод проверить соединитель — утечка у входа, слабое удержание шланга, трещина корпуса, повреждение нажимного кольца или заедание регулировочного винта. Утечка может возникать и из-за самой трубки: продольных царапин, косого среза или смятого конца. Поэтому вместе с деталью осматривают оба подключённых участка; повреждённый конец обрезают до ровной неповреждённой поверхности либо заменяют шланг, если запаса длины нет.

Установка и проверка

Сначала отключают подачу среды и полностью снимают давление в линии. Для снятия шланга нажимают освобождающее кольцо к корпусу и аккуратно вытягивают трубку без перекоса. Новый торец режут поперёк, убирают заусенцы и загрязнения. Шланг вводят до упора, затем слегка тянут обратно, проверяя фиксацию. На цанговый вход не наматывают уплотнительную ленту: здесь уплотняется поверхность трубки.

После сборки подачу восстанавливают постепенно, проверяют герметичность обоих входов и работу регулировки. Винт поворачивают небольшими шагами, наблюдая за изменением потока, без силового дожима в крайних положениях. Неверный размер шланга или неполная посадка могут вызвать утечку и вырыв трубки под давлением; чрезмерное ограничение потока нарушает работу подключённого механизма.
