Соединение цанговое прямое с регулятором для шлангов 8×8 мм

Прямое цанговое соединение с регулятором 8×8 мм соединяет два участка шланга и позволяет настраивать проходящий через них поток. Оно предназначено для полиуретановых шлангов; другие трубки подбирают с учётом требований системы и цангового крепления. Такой фитинг нужен там, где требуется соединить линию по прямой и иметь доступ к регулировке в месте соединения.

Конструкция и регулировка

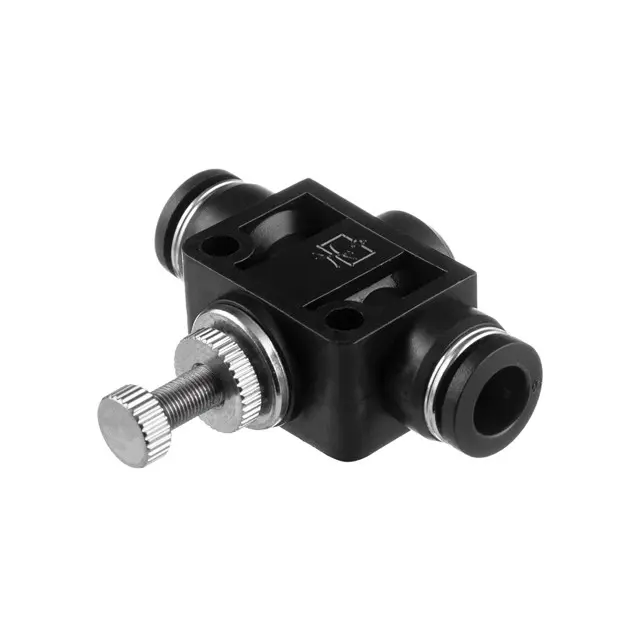

Два присоединительных отверстия расположены на противоположных сторонах корпуса. У входов находятся кольца цангового механизма, а сбоку — резьбовой регулировочный винт с рифлёной головкой и рифлёной гайкой. Головку удобно поворачивать пальцами, гайка служит для фиксации выбранного положения. В корпусе предусмотрены два отверстия для крепления: при размещении соединения нужно оставить к ним доступ, как и к регулятору и входным кольцам.

Цанга удерживает вставленную трубку, а герметичность соединения зависит в том числе от состояния её наружной поверхности. Регулятор изменяет проходное сечение и тем самым влияет на расход. При замене старого фитинга прежнее положение винта можно использовать лишь как отправную точку: окончательную настройку проверяют по работе подключённого устройства. Не затягивайте регулировочный винт с усилием после достижения упора.

Что сверить при подборе

Размер 8×8 мм относится к двум сторонам соединения под шланг диаметром 8 мм. Для цанговой посадки проверяют наружный диаметр трубки, а не диаметр её внутреннего канала. Сравните снятую деталь по расположению входов, месту регулятора, габаритам корпуса и креплению. После установки шланги должны подходить к отверстиям без натяжения и резкого перегиба, а винт — оставаться доступным для настройки.

Отдельно сверяют допустимую рабочую среду, давление и температуру соединения с требованиями линии. Одинакового присоединительного размера для подбора недостаточно. Если регулирование должно действовать в определённом направлении, проверьте схему прежнего фитинга и схему подключения: ошибка может изменить поведение устройства. Не заменяйте подходящую трубку мягким шлангом только потому, что его удалось вставить в отверстие.

Когда соединение меняют

Поводом для проверки служат утечка у входа, ослабление удержания трубки, повреждение корпуса или невозможность сохранить настройку. Причиной негерметичности бывает и сам шланг: продольная царапина, овальный срез или смятый конец мешают плотной посадке. Вместе с фитингом осмотрите оба конца трубок, соседние соединения и участок прокладки. Повреждённый конец обрезают до ровного участка, если оставшейся длины достаточно для свободного подключения.

Установка и проверка

Остановите подачу и полностью сбросьте давление в линии. Для освобождения трубки прижмите кольцо цанги к корпусу и извлеките её без рывков. Подготовьте ровный перпендикулярный срез без заусенцев и загрязнений, затем вставьте трубку до упора. Лёгким вытягиванием убедитесь, что цанга её удерживает. После закрепления корпуса постепенно восстановите подачу, проверьте оба соединения на утечки и настройте поток. Неподходящий диаметр или неполная посадка приводят к негерметичности и могут вызвать выход трубки из крепления.
