Соединение цанговое прямое с регулятором для полиуретановых шлангов 6×6 мм

Прямое цанговое соединение с регулятором 6×6 мм соединяет два участка полиуретанового шланга и позволяет изменять проход через место соединения. Его используют там, где нужно состыковать шланги по одной линии и иметь доступ к ручной регулировке. При замене такой детали подбирают не только размер присоединения, но и соответствие условиям работы магистрали.

Устройство и регулировка

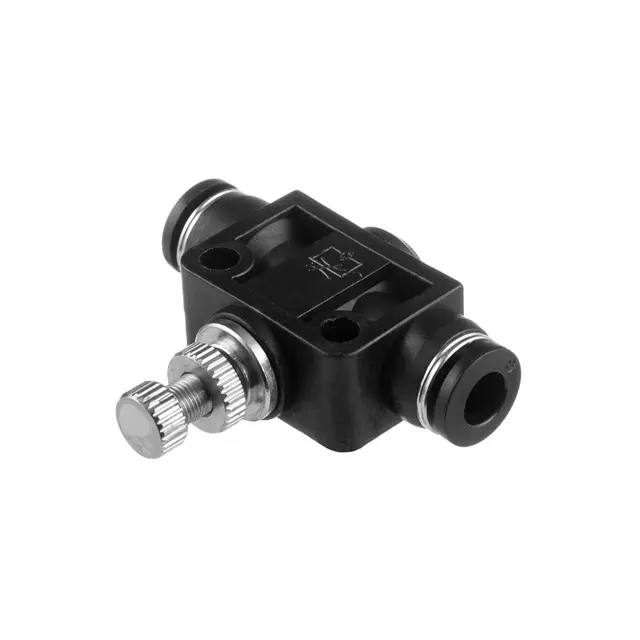

Два цанговых входа расположены на противоположных сторонах чёрного корпуса. Сбоку находится регулировочный винт с рифлёной головкой и отдельной рифлёной гайкой. Такая поверхность помогает поворачивать винт пальцами. На корпусе предусмотрены два отверстия: при подборе места установки нужно учитывать их расположение, а также оставить пространство для подключения шлангов и доступа к винту.

Цанговое подключение удерживает вставленный конец шланга без затягивания наружного хомута. Для плотной посадки важны ровный срез и неповреждённая поверхность трубки. Регулятор меняет проходное сечение, поэтому его положение влияет на поток в линии. После замены соединения настройку проверяют заново: одинаковое положение винтов у двух разных деталей не обязательно даёт одинаковый результат.

Что сверить при подборе

Размер соединения — 6×6 мм, назначение — для полиуретановых шлангов. У снятого соединителя и устанавливаемой трубки сверяют присоединительный размер и наружный диаметр шланга. Внутренний диаметр трубки нельзя использовать вместо наружного при выборе цангового подключения. Также учитывают форму корпуса, расстояние до соседних деталей и направление выхода обоих шлангов.

Для другого материала трубки отдельно проверяют возможность цангового подключения: важны жёсткость стенки, форма сечения и способность поверхности сохранять плотный контакт. Рабочую среду, давление и температуру магистрали сопоставляют с допустимыми условиями выбранного соединителя. Ошибка в размере или неподходящая трубка могут привести к утечке, слабому удержанию либо пережатию прохода.

Когда соединение требует замены

Повод осмотреть соединитель — утечка у входа шланга, ослабление фиксации, повреждение корпуса или затруднённое вращение регулировочного винта. Если регулировка перестала давать ожидаемый результат, проверяют также состояние самой трубки рядом с соединением. Залом, овальный конец, царапины и загрязнения в зоне посадки мешают герметичности даже при исправной цанге. Повреждённый участок шланга заменяют или обрезают до ровной неповреждённой поверхности, если длина позволяет.

Установка и проверка

Магистраль отключают и полностью снимают давление. Чтобы вынуть трубку, освобождают её нажатием на отпускное кольцо цанги; вытягивать шланг силой без освобождения фиксатора не нужно. Новый конец режут поперёк без косины, удаляют заусенцы и загрязнения. Шланг вставляют до упора, затем лёгким обратным движением проверяют удержание.

Соединение размещают так, чтобы трубки не тянули корпус в стороны и не перегибались у входов. После подключения давление подают постепенно, проверяют места посадки на утечки и регулируют поток небольшими поворотами винта, контролируя результат. Винт не затягивают с усилием через упор. Одновременно осматривают соседние участки шланга и их крепления: натяжение и вибрация способны вновь нарушить соединение.
