Соединение цанговое прямое с регулятором для полиуретановых шлангов 4×4 мм

Прямое цанговое соединение с регулятором предназначено для стыковки полиуретановых шлангов и настройки проходящего через соединение потока. Размерное обозначение — 4×4 мм. Такой фитинг ставят в разрыв линии: он соединяет два участка шланга по одной оси и позволяет менять настройку регулировочным винтом. При замене нужно подобрать не только подходящее соединение, но и сохранить требуемую работу линии.

Устройство и регулировка

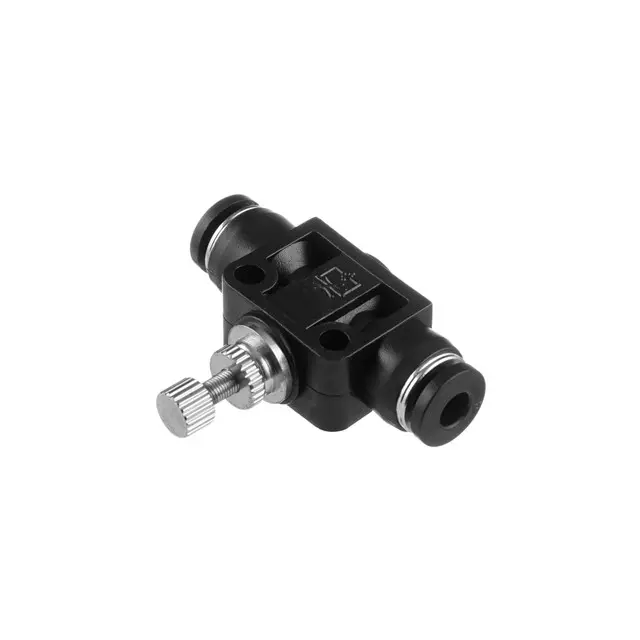

На противоположных концах корпуса расположены два цанговых входа с нажимными кольцами. Шланг вставляется в соединение, а цанговый механизм удерживает его от вытягивания. Сбоку находится регулировочный винт с рифлёной головкой и контргайкой. Головку удобно поворачивать пальцами, а контргайка служит для фиксации выбранного положения. На корпусе также предусмотрены два отверстия для крепления.

Регулятор используют для изменения потока через фитинг. При подборе замены сравнивают назначение прежнего регулятора, его расположение и способ настройки: одинаковые присоединения сами по себе не означают одинаковую работу. Винт не следует затягивать с усилием в крайнем положении. Настройку выполняют небольшими поворотами, проверяя реакцию подключённой системы.

Что сверить при подборе

Сопоставьте обозначение 4×4 мм с параметрами снятого соединения и шланга. Для цангового захвата особенно важны наружный диаметр трубки, форма её сечения и состояние поверхности в месте посадки. Ориентироваться только на отверстие внутри шланга нельзя: трубка должна подходить одновременно к захвату и уплотнению. Слишком тонкий шланг может держаться неплотно, а слишком толстый не войдёт на нужную глубину.

Проверьте пространство под корпус, доступ к регулировочному винту и возможность нажать на кольца при разборке. Если соединение закрепляется на основании, сравните расположение крепёжных отверстий. Для шлангов из другого материала отдельно сверяют пригодность к цанговому креплению. Рабочая среда, давление и температура линии должны соответствовать параметрам устанавливаемого фитинга и трубки.

Когда соединение меняют

Поводом для проверки служат утечка в месте входа шланга, его слабое удержание, повреждение корпуса или заедание винта. Если настройка самопроизвольно меняется, осмотрите фиксацию регулятора. Не всякая утечка требует замены самого фитинга: причиной бывает косой срез, продольная царапина или деформация конца трубки. Вместе с соединением осматривают ближайшие участки шланга, особенно места перегиба и натяжения.

Установка и проверка

Перед разборкой отключите подачу рабочей среды и сбросьте давление в линии. Для извлечения шланга нажмите освобождающее кольцо к корпусу и аккуратно вытяните трубку без рывка. Подготовьте ровный, чистый срез без заусенцев; повреждённый конец обрежьте, если длина позволяет сохранить прокладку без натяжения. Вставьте шланг до упора и лёгким обратным движением проверьте удержание.

Уложите линию без резкого изгиба у входов: боковая нагрузка мешает надёжной посадке. После подключения постепенно восстановите подачу, проверьте герметичность соединений и отрегулируйте поток под задачу системы. Зафиксируйте настройку контргайкой. Ошибка в размере трубки или неполная посадка могут привести к утечке и выходу шланга из захвата, а неверная регулировка — к нарушению работы подключённого оборудования.
