Соединение цанговое прямое для полиуретановых шлангов 4×4 мм

Прямое цанговое соединение 4×4 мм служит для стыковки двух участков полиуретанового шланга. Оно помогает восстановить разъёмный стык или соединить отрезки линии без изменения её направления. Такой соединитель подбирают по размеру и типу трубки, а также по условиям, в которых работает линия: одного сходства со снятой деталью для правильного выбора недостаточно.

Как устроен стык

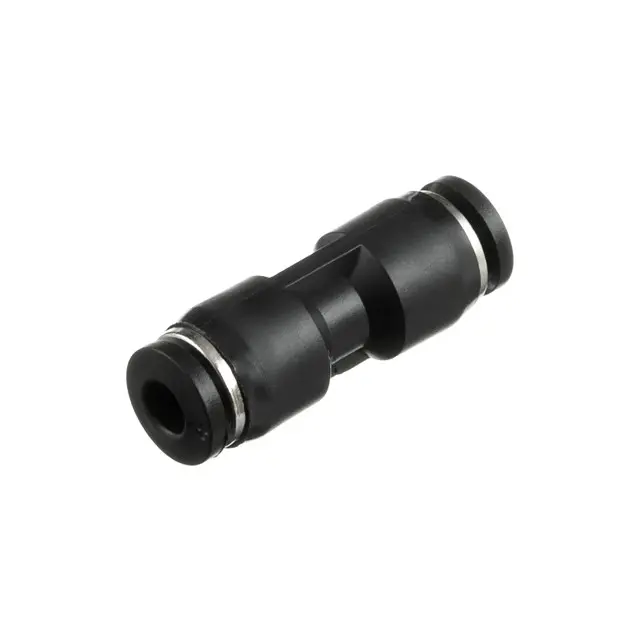

Два приёмных конца расположены на одной оси. У соединения чёрный корпус, на обоих концах находятся кольцевые элементы цангового механизма. Трубка вставляется в приёмное отверстие и удерживается за наружную поверхность. Для такого способа крепления особенно важны ровная форма конца и отсутствие повреждений в месте посадки: цанга должна удерживать трубку, а уплотнение — плотно прилегать к её поверхности.

Прямой корпус удобен там, где участки шланга подходят друг к другу без поворота. Он не заменяет угловой фитинг: если линия резко изгибается непосредственно у входа, нагрузка передаётся на стык. При размещении оставляют место для свободного подхода трубок и доступа к кольцам, чтобы соединение можно было разобрать при следующем обслуживании.

Что сверить при подборе

• Сопоставьте обозначение 4×4 мм с размером прежнего соединителя и маркировкой используемой трубки.
• Измерьте наружный диаметр трубки на неповреждённом участке. Внутренний проход шланга сам по себе не определяет посадку в цангу.
• Проверьте материал и состояние шланга: для цанговой фиксации конец должен сохранять форму, не иметь глубоких царапин и смятых участков.
• Сверьте допустимые для соединителя среду, давление и температуру с условиями работы линии.
• Сравните доступное место, направление подключения и возможность нажать на освобождающие кольца.

Когда соединение меняют

Поводом для замены становятся трещины корпуса, повреждение колец, ослабление фиксации трубки или утечка в месте стыка. Если шланг выходит из посадки при лёгкой проверке удержания, соединение требует осмотра. Причиной негерметичности может быть и сама трубка: задиры, овальность, затвердевший или надломленный конец мешают плотной посадке. Поэтому вместе с фитингом проверяют оба прилегающих участка и крепления линии.

Установка и проверка

Линию отключают от источника давления и полностью сбрасывают остаточное давление. Перед разборкой очищают область стыка, чтобы грязь не попала внутрь. В обычном цанговом соединении трубку освобождают нажатием кольца в сторону корпуса и вытягивают без рывков; тянуть её силой через зажатую цангу не следует.

Конец трубки обрезают ровно, поперёк оси, убирают заусенцы и проверяют поверхность. Повреждённый участок удаляют, если оставшейся длины хватает для укладки без натяжения; иначе заменяют отрезок шланга. Подготовленную трубку вводят до упора и слегка тянут обратно, проверяя удержание. После восстановления подачи проверяют герметичность стыка. Неподходящий размер, косой срез или неполная посадка могут привести к утечке и выходу трубки из соединителя.
