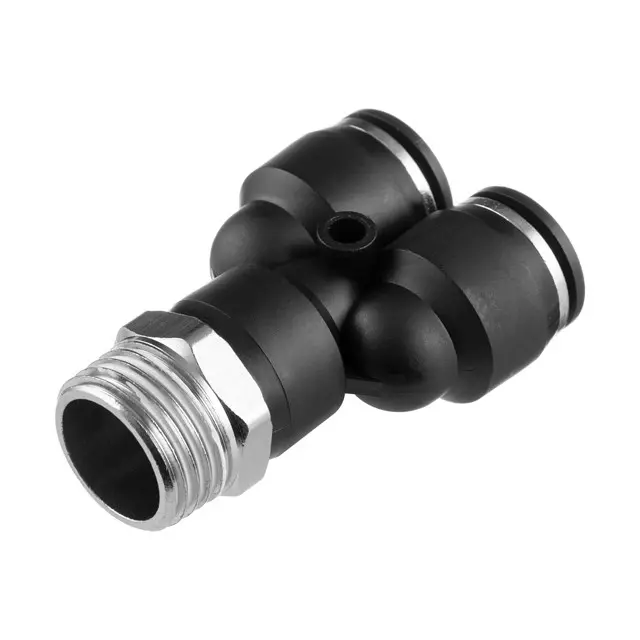

Соединение цанговое Y-образное для полиуретановых шлангов 12×12 мм, наружная резьба 1/2″

Y-образное цанговое соединение служит для подключения двух шлангов к одному резьбовому порту. Оно позволяет организовать разветвление магистрали непосредственно у места подключения. Размер двух шланговых присоединений — 12×12 мм, наружная резьба — 1/2″. Соединение предназначено для полиуретановых шлангов; при выборе трубок другого типа нужно сверить их пригодность для цангового крепления.

Как устроено соединение

Два ответвления заканчиваются цанговыми гнёздами с нажимными кольцами. Шланг вставляется в гнездо и удерживается внутри, а кольцо используется для его освобождения при разборке. С противоположной стороны находится наружная резьба с шестигранником под ключ. Такая форма позволяет затягивать резьбовую часть инструментом, не захватывая корпус за ответвления. При размещении соединения нужно оставить доступ к обоим кольцам, иначе отсоединить трубки будет неудобно.

Что сверить при подборе

Сравните снятое соединение по трём присоединениям: размерам обоих цанговых гнёзд, резьбе и расположению отводов. Для цангового крепления имеет значение наружный диаметр трубки, поэтому не подбирайте её только по размеру внутреннего прохода. Посадочный участок должен быть круглым, ровным и без глубоких продольных царапин. Слишком мягкая трубка или шланг неподходящего диаметра могут плохо удерживаться и давать утечку.

Обозначение 1/2″ нужно сопоставить с ответным портом по типу и профилю резьбы, а также по способу уплотнения. Одного совпадения номинального размера недостаточно: неподходящая резьба может начать вкручиваться, но заклинить при затяжке. Проверьте и свободное место вокруг порта. Обе трубки должны подходить к гнёздам без резких перегибов и постоянного бокового натяжения. Рабочую среду, давление и температуру системы согласуют с допусками соединения и шлангов.

Когда требуется замена

Повод проверить соединение — утечка у входа трубки или резьбы, ослабление фиксации, трещина корпуса либо повреждение нажимного кольца. Сначала осмотрите сам шланг: замятый конец, косой срез и царапины в зоне уплотнения тоже нарушают герметичность. Замена одного фитинга не устранит повреждение трубки. Рядом стоит проверить ответную резьбу, крепления магистрали и участки шлангов, которые трутся о соседние детали.

Особенности установки

Перед разборкой отключите подачу рабочей среды и полностью сбросьте давление. Для извлечения трубки прижмите кольцо к гнезду и аккуратно вытяните трубку, не выламывая её в сторону. Очистите ответный порт от загрязнений и остатков старого уплотнения. Новое соединение сначала наживите рукой, затем затяните за шестигранник. Способ уплотнения и усилие затяжки выбирайте по требованиям резьбового подключения; чрезмерное усилие способно повредить соединение или порт.

Подготовьте ровные срезы шлангов без заусенцев и вставьте каждый конец до упора. Лёгким вытягиванием проверьте, что цанга удерживает трубку. После восстановления подачи проверьте герметичность обоих гнёзд и резьбового стыка способом, подходящим для рабочей среды. Если появляется утечка, снова сбросьте давление и проверьте посадку. Неправильный размер, перекос или натяжение шланга приводят к потере герметичности и могут вызвать отсоединение трубки.
