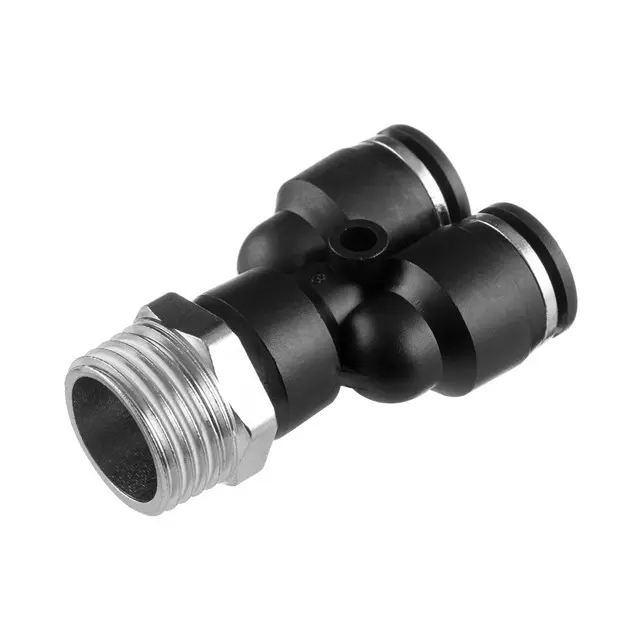

Соединение цанговое Y-образное для шлангов 10×10 мм, наружная резьба 1/2″

Y-образное цанговое соединение служит для подключения двух шлангов к одному резьбовому порту. Размер двух шланговых подключений — 10×10 мм, наружная резьба — 1/2″. Соединение предназначено для полиуретановых и подобных шлангов, рассчитанных на цанговое крепление. Его используют там, где от одного подключения нужно развести две линии или восстановить повреждённое разветвление.

Как устроено соединение

У корпуса два цанговых входа с нажимными кольцами и один наружный резьбовой выход. На резьбовой части предусмотрен шестигранник под ключ. Шланг вставляется в цанговое гнездо, где удерживается за наружную поверхность; для извлечения освобождают зажим нажатием на кольцо. Такая конструкция позволяет отсоединять шланги без отворачивания резьбовой части от ответного порта.

Разветвитель соединяет каналы, но сам по себе не регулирует поток и не перекрывает отдельную ветвь. При замене стоит сохранить удобный доступ к обоим нажимным кольцам: если они упираются в соседние детали, снять шланг при следующем обслуживании будет трудно.

Что сверить при подборе

Сопоставьте снятое соединение с новым по числу выходов, расположению ветвей и месту под ключ. Для цангового зажима существенен наружный диаметр шланга, поэтому измеряют именно его, а не проход внутри. Оба подключаемых конца должны соответствовать размеру своих гнёзд. Слишком тонкая трубка не обеспечит нужного удержания, а слишком толстая не войдёт на требуемую глубину.

У ответного порта проверьте размер и тип резьбы, а также способ уплотнения прежнего соединения. Обозначение 1/2″ является номинальным резьбовым размером: подбирать ответную часть только по измеренному диаметру нельзя. Сверьте также допустимость применения шланга и фитинга для среды, давления и температуры вашей системы. Одинаковый размер подключения ещё не означает одинаковые условия использования.

Когда требуется замена

Повод осмотреть соединение — утечка у резьбы или цанги, трещина корпуса, повреждение нажимного кольца, слабое удержание шланга. Причиной негерметичности бывает и сам конец трубки: косой срез, царапины, овальность или залом возле входа. Поэтому вместе с фитингом проверяют оба шланга и ответный резьбовой порт. Повреждённый участок шланга обновляют, если оставшейся длины достаточно для прокладки без натяжения.

Особенности установки

Остановите подачу среды и полностью сбросьте давление. Для снятия шланга нажмите на освобождающее кольцо и вытяните трубку без рывков. Резьбовую часть отворачивайте за шестигранник, не используя ветви корпуса как рычаг. Очистите ответный порт от загрязнений и остатков прежнего уплотнения, осмотрите резьбу на повреждения.

Новое соединение сначала наживите рукой без перекоса, затем затяните подходящим ключом, применяя уплотнение, соответствующее резьбовому соединению. Концы шлангов ровно обрежьте поперёк, очистите и вставьте до упора. Лёгким обратным усилием проверьте фиксацию. Проложите линии без боковой нагрузки на цанги и резких перегибов у корпуса. После восстановления подачи проверьте герметичность всех трёх подключений: перекос резьбы или неполная посадка шланга могут привести к утечке и разъединению линии.
