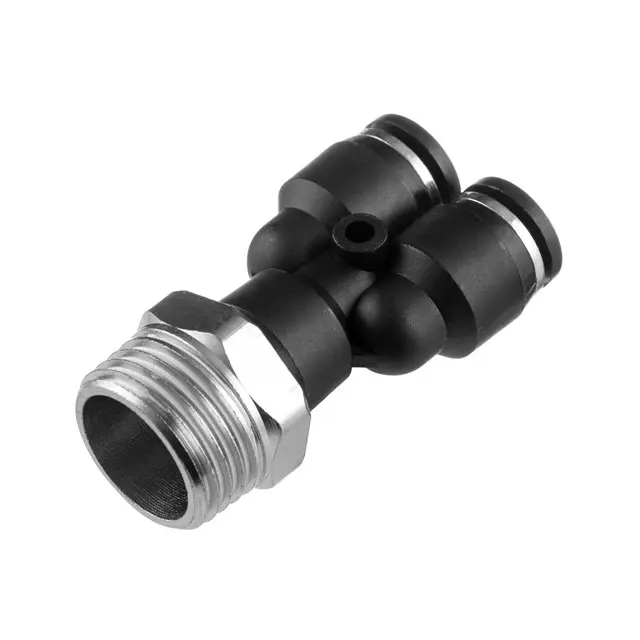

Соединение цанговое Y-образное для шлангов 8×8 мм, наружная резьба 1/2″

Y-образное цанговое соединение предназначено для подключения двух полиуретановых шлангов к одному резьбовому порту. Размер двух шланговых подключений — 8×8 мм, наружная резьба — 1/2″. Такой фитинг нужен там, где линию необходимо разветвить на два отвода: оба шланга подходят к одному корпусу, а резьбовой конец соединяется с ответной деталью.

Устройство соединения

На двух отводах расположены цанговые входы с нажимными кольцами. Шланг вставляется в гнездо, где удерживается цанговым механизмом. Для отсоединения кольцо прижимают к корпусу и извлекают шланг. У резьбового основания есть шестигранник под ключ: усилие при затяжке прикладывают к нему, чтобы не нагружать разветвлённую часть корпуса.

Y-образная форма позволяет вывести две ветви рядом. При размещении фитинга оставляют место для изгиба шлангов и доступа к нажимным кольцам. Если шланг сразу за выходом резко перегнут или постоянно тянет соединение в сторону, нагрузка приходится на участок фиксации и уплотнения. Это может привести к утечке даже при правильно выбранном размере.

Что сверить при подборе

Сопоставьте со снятым фитингом размеры обоих шланговых входов, наружную резьбу и расположение отводов. Для цангового подключения проверяют наружный диаметр шланга: совпадение только внутреннего прохода не обеспечивает нужную посадку. Конец шланга должен быть круглым, без вмятин и глубоких продольных царапин, мешающих герметичному соединению.

Обозначение 1/2″ относится к резьбовому присоединению. Помимо номинального размера, сверяют профиль резьбы и способ её уплотнения с ответным портом. Несовпадающую резьбу нельзя подгонять усиленной затяжкой: можно повредить витки и посадочное место. Также проверьте, хватает ли пространства для корпуса, ключа и двух подключённых шлангов.

При замене полиуретанового шланга трубкой из другого материала учитывают её пригодность для цанговой фиксации. Слишком мягкая стенка, овальность или повреждённая поверхность ухудшают удержание. Рабочую среду, давление и температуру линии сопоставляют с техническими требованиями к фитингу и шлангам; одного совпадения диаметра для подбора недостаточно.

Когда менять и как установить

Повод проверить соединение — утечка возле входа шланга или резьбы, трещина корпуса, повреждение витков, заедание нажимного кольца либо слабое удержание трубки. Вместе с фитингом осматривают концы обоих шлангов и ответный резьбовой порт. Замена одного соединения не устранит утечку, если под уплотнение снова попадёт поцарапанный или деформированный участок шланга.

Перед разборкой отключают подачу и полностью снимают давление. Очистив место соединения, снимают старый фитинг и проверяют ответную резьбу. Новый устанавливают с подходящим для этого присоединения уплотнением, не допуская попадания его частиц внутрь прохода. Затягивают за шестигранник без перекоса.

Шланги обрезают ровно, под прямым углом, удаляют заусенцы и вставляют до упора. Лёгким обратным потягиванием проверяют фиксацию каждого отвода. После восстановления подачи проверяют герметичность обоих цанговых входов и резьбы способом, подходящим для рабочей среды. Если обнаружена утечка, давление снова снимают и исправляют посадку или заменяют повреждённую деталь.
