Соединение цанговое Y-образное для шлангов 6×6 мм, наружная резьба 1/2″

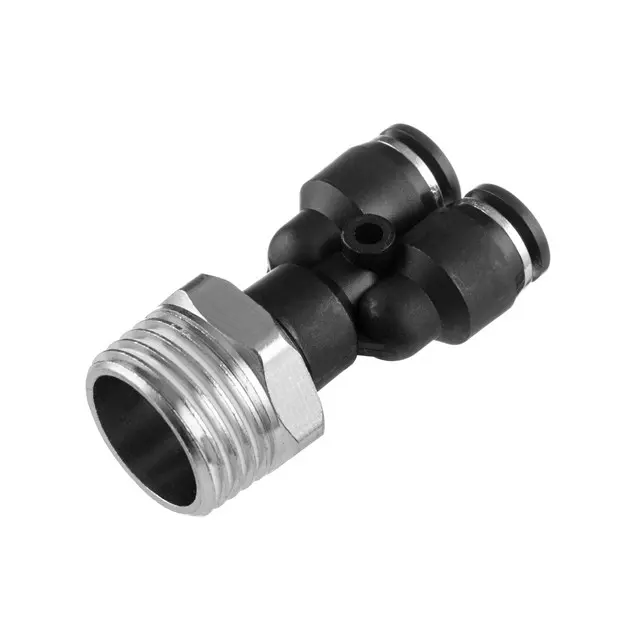

Y-образное цанговое соединение 6×6 мм с наружной резьбой 1/2″ служит для подключения двух шлангов к одному резьбовому порту. Оно подходит для полиуретановых шлангов; при использовании трубок другого типа нужно сверить их пригодность для цангового крепления. Такой фитинг позволяет разветвить линию непосредственно у места подключения, когда от одного порта требуется вывести две отдельные ветви.

Как устроено соединение

С одной стороны расположены два цанговых входа для шлангов, с другой — наружная резьба. Возле резьбы есть шестигранник под ключ, а на входах — кольца для освобождения трубок. При сборке шланг вставляют в цангу, которая удерживает его за наружную поверхность. Поэтому для плотной посадки имеют значение не только размер, но и состояние стенки: глубокие царапины, овальность и заломы на конце мешают соединению нормально работать.

Две ветви выходят рядом, что нужно учитывать при прокладке шлангов. Оставьте место для плавного изгиба каждой трубки и доступа к кольцам освобождения. Натянутый шланг или резкий перегиб сразу у входа создают боковую нагрузку на фитинг. Если линия постоянно тянет соединение в сторону, стоит изменить её положение и проверить ближайшие крепления.

Что сверить при подборе

Обозначение 6×6 мм относится к двум шланговым подключениям. Для цанговой посадки проверяют наружный диаметр трубки, а не размер её внутреннего канала. Сопоставьте размер обоих шлангов, форму снятого разветвителя и расположение резьбового порта. Трубка должна подходить к цанговому креплению по жёсткости и состоянию поверхности: одинакового диаметра недостаточно для произвольной замены одного типа шланга другим.

Наружную резьбу 1/2″ подбирают к ответному порту с учётом стандарта, профиля и способа уплотнения. Совпадение одного дюймового обозначения ещё не означает, что резьбы состыкуются правильно. Также проверьте свободное место под корпус и ключ, рабочую среду, давление и температуру вашей линии. Ошибка в подборе может привести к утечке, повреждению ответной резьбы или выходу трубки из крепления.

Когда требуется замена

Повод проверить фитинг — утечка возле шлангового входа или резьбы, трещины корпуса, повреждённые кольца освобождения либо ослабление фиксации трубки. Причиной негерметичности бывает и сам шланг: затвердевший, поцарапанный или косо обрезанный конец. Вместе со снятым соединением осмотрите оба конца трубок, ответный порт и резьбовое уплотнение. Повреждённый участок шланга нельзя оставлять в новом цанговом входе.

Особенности установки

Перекройте подачу и полностью сбросьте давление в линии. Для отсоединения трубки прижмите кольцо освобождения к корпусу и аккуратно вытяните шланг без рывков. Выкручивая фитинг, прикладывайте усилие к шестиграннику. Очистите ответную резьбу и подготовьте уплотнение, подходящее к типу порта и рабочей среде. Не допускайте попадания обрезков уплотнителя внутрь прохода.

Концы шлангов обрежьте ровно, без заусенцев и смятия, затем вставьте до упора. Лёгким обратным натяжением проверьте фиксацию каждой трубки. После сборки подавайте давление постепенно и проверьте герметичность обоих цанговых входов и резьбы подходящим для системы способом. Если обнаружена утечка, сначала снова сбросьте давление, затем устраняйте её причину.
