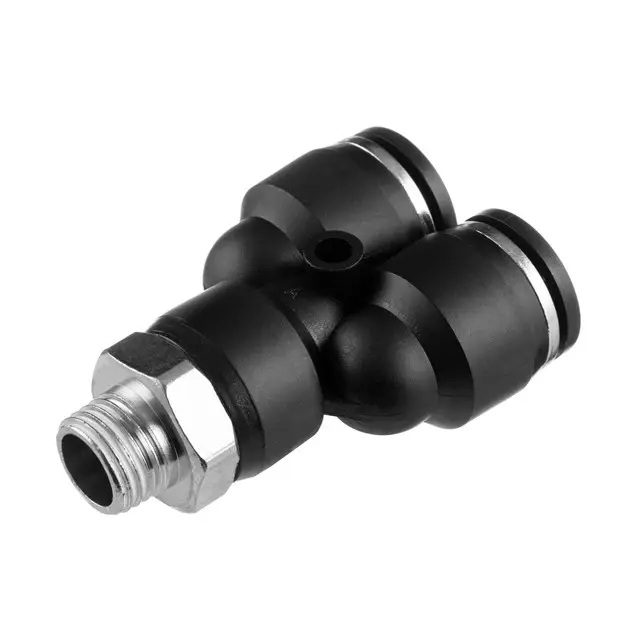

Соединение цанговое Y-образное для полиуретановых шлангов 12×12 мм, наружная резьба 1/4″

Y-образное цанговое соединение разветвляет шланговую линию: к одному резьбовому присоединению подключаются два шланга. Размер соединения — 12×12 мм, наружная резьба — 1/4″. Фитинг предназначен для полиуретановых шлангов и позволяет собрать ответвление в месте подключения к оборудованию. При подборе других трубок нужно учитывать их пригодность для цангового крепления и условия работы линии.

Как устроено соединение

Два цанговых входа расположены рядом на разветвлённом корпусе. На каждом есть нажимное кольцо для освобождения трубки. Со стороны наружной резьбы предусмотрен шестигранник под ключ: усилие при затяжке прикладывают к нему. Такая компоновка требует свободного места не только для корпуса, но и для подхода двух шлангов без резкого перегиба.

Цанговое крепление удерживает вставленную трубку, а герметичность зависит в том числе от состояния её наружной поверхности и ровного торца. Царапины, овальность или залом в зоне посадки могут стать причиной утечки даже после замены фитинга. Поэтому вместе с соединителем стоит осмотреть оба участка шланга, которые входят в его гнёзда.

Что сверить при подборе

Сопоставьте размер 12×12 мм со снятым соединением и наружным диаметром трубок. В цанговом соединении трубка подбирается по наружному диаметру: одинаковый внутренний проход ещё не означает одинаковую посадку. Слишком тонкая трубка не обеспечит нужного удержания, а слишком толстую нельзя вдавливать в гнездо силой.

Для резьбовой части сверьте обозначение 1/4″, профиль резьбы и способ уплотнения ответного порта. Одного совпадения дюймового размера недостаточно для соединения разных резьбовых стандартов. Проверьте также место под шестигранник и направление выхода шлангов. После сборки они не должны тянуть корпус в сторону или упираться в соседние детали.

Условия применения проверяют для всей пары «фитинг — трубка»: учитывают рабочую среду, давление и температуру. Пригодность шланга по диаметру сама по себе не подтверждает пригодность соединения для конкретной жидкости или другого содержимого линии.

Когда соединитель меняют

Поводом для замены служат трещины корпуса, повреждение резьбы, заедание нажимного кольца или ненадёжное удержание шланга. Если соединение пропускает, сначала определяют место утечки: у трубки или в резьбовом стыке. Повреждённый конец шланга и неисправный фитинг требуют разных действий; установка нового соединителя на сильно поцарапанную трубку может оставить проблему без изменений.

Установка и проверка

Перед разборкой отключите подачу среды и полностью сбросьте давление. Чтобы снять трубку, нажмите освобождающее кольцо к корпусу и вытяните её без рывка. Очистите ответный порт, осмотрите его резьбу и предусмотренное уплотнение. Новый фитинг сначала наживите рукой, затем затяните ключом за шестигранник, не используя разветвлённый корпус как рычаг. Уплотняйте резьбу способом, подходящим для ответного соединения.

Концы трубок обрежьте ровно, без заусенцев и смятия, вставьте до упора и слегка потяните обратно для проверки фиксации. Если повреждённый участок приходится удалять, оставшейся длины должно хватать для прокладки без натяжения. Восстановите подачу среды постепенно и проверьте оба цанговых входа и резьбовой стык на утечки. Неправильный размер, перекос резьбы или неполная посадка трубки приводят к негерметичности и могут вызвать отсоединение шланга.
