Соединение цанговое Y-образное для полиуретановых шлангов 10×10 мм, наружная резьба 1/4″

Y-образное цанговое соединение служит для разветвления магистрали: к одному резьбовому подключению присоединяются два шланга. Размер соединения — 10×10 мм, наружная резьба — 1/4″. Оно предназначено для полиуретановых шлангов и позволяет собрать две отходящие линии в одном месте. Такой фитинг используют при замене повреждённого разветвителя или изменении расположения шлангов.

Устройство и подключение

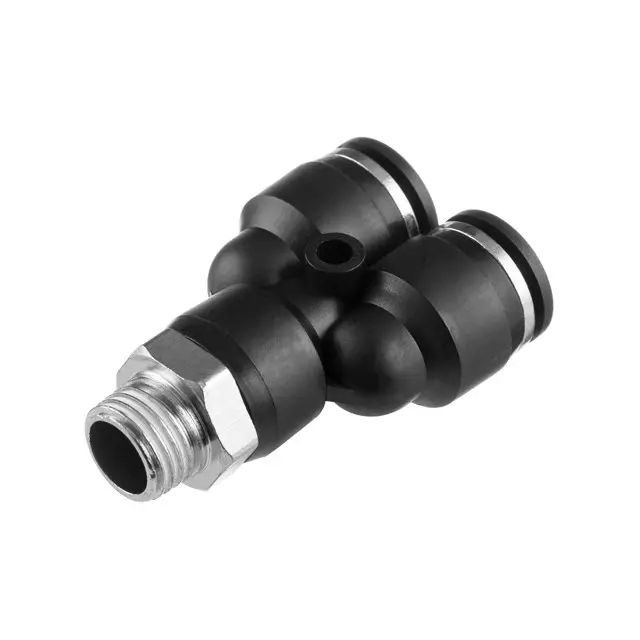

Два цанговых входа расположены рядом и направлены в одну сторону от резьбового основания. На каждом есть нажимное кольцо для освобождения шланга. Со стороны наружной резьбы предусмотрен шестигранник под ключ. Чёрный корпус объединяет обе ветви, поэтому при подборе нужно учитывать не только присоединительные размеры, но и место для изгиба шлангов и доступа к кольцам.

Цанговое соединение удерживает вставленный конец шланга, а герметичность зависит в том числе от состояния его наружной поверхности. Перекошенный срез, глубокая продольная царапина или деформированный участок могут стать причиной утечки даже после замены фитинга. Концы обеих линий стоит осмотреть отдельно: повреждение одной ветви не означает, что вторая находится в таком же состоянии.

Что сверить при подборе

• Размер обоих шлангов и их наружный диаметр в месте подключения. Для цангового входа важна поверхность, которую он обхватывает; подбирать шланг только по внутреннему проходу нельзя.
• Наружную резьбу 1/4″: её тип, шаг, форму и способ уплотнения нужно сопоставить с ответным отверстием. Одного совпадения обозначения недостаточно для проверки резьбовой пары.
• Расположение двух выходов, габариты снятого соединения и свободное пространство вокруг него. Шланги не должны упираться в соседние детали или тянуть фитинг в сторону.
• Пригодность соединения и шлангов для среды, давления и температуры вашей системы. Эти условия проверяют по требованиям оборудования и документации применяемых компонентов.

Когда соединение меняют

Повод для замены — трещина корпуса, повреждённая резьба, утечка в месте подключения или цанга, которая перестала удерживать правильно вставленный шланг. Если течёт только одна линия, сначала проверяют её конец и полноту посадки. Натянутый шланг, постоянный боковой изгиб и попытки вытянуть его без освобождения цанги могут повредить соединение. Вместе с фитингом осматривают ответную резьбу, уплотнение резьбового стыка и ближайшие крепления шлангов.

Установка и проверка

Систему отключают и полностью сбрасывают давление. Чтобы вынуть шланг, нажимают освобождающее кольцо и извлекают его без рывков. Резьбовое соединение разбирают ключом за шестигранник. Ответное отверстие очищают, а уплотнение подбирают по типу резьбы и требованиям системы. При затяжке усилие прикладывают к шестиграннику, не используя корпус и шланги как рычаг.

Шланги обрезают ровно поперёк, удаляют повреждённые участки и вставляют до упора. Затем лёгким обратным усилием проверяют фиксацию. Линии укладывают без натяжения и резких перегибов, после подачи давления проверяют оба входа и резьбовой стык на утечки подходящим для среды способом. Неверный размер шланга или несовпадающая резьба приводят к негерметичности и могут вызвать разъединение магистрали.
