Соединение цанговое Y-образное для полиуретановых шлангов 8×8 мм, наружная резьба 1/4

Y-образное цанговое соединение позволяет подключить два полиуретановых шланга к одному резьбовому присоединению. Размер двух подключений под шланги — 8×8 мм, резьба — наружная 1/4. Такой разветвитель нужен там, где от одного подключения необходимо развести две линии. При замене он помогает восстановить соединение без переделки всей разводки, если размеры и расположение выводов совпадают со снятой деталью.

Устройство соединения

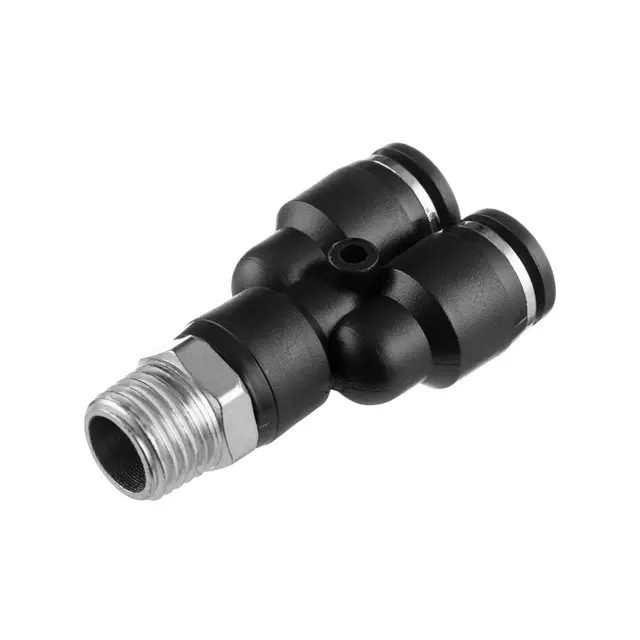

На чёрном корпусе расположены два цанговых входа с нажимными кольцами и резьбовой вывод с шестигранником под ключ. Шланг вставляется в цанговое гнездо, где удерживается за наружную поверхность. Нажимное кольцо служит для освобождения шланга при разборке. Шестигранник позволяет затягивать резьбовую часть инструментом, не используя ответвления корпуса как рычаг.

Два гнезда расположены рядом, поэтому при подборе учитывают место не только для корпуса, но и для изгиба обоих шлангов. Линии не должны резко перегибаться у входа или тянуть соединение в сторону. К нажимным кольцам стоит оставить доступ: это облегчит последующее отсоединение трубок и осмотр места подключения.

Что сверить при подборе

Сопоставьте размер 8×8 мм со снятым соединением и наружным диаметром шлангов: цанга удерживает трубку снаружи, поэтому ориентироваться только на её проходное сечение нельзя. Проверьте форму резьбы, её шаг и способ уплотнения в ответной детали. Обозначение 1/4 нужно сравнивать именно с резьбовым присоединением, а не с диаметром шланга. Внешне близкие резьбы могут начинать вкручиваться, но не обеспечивать правильную посадку.

Для полиуретанового шланга проверьте состояние и ровность наружной поверхности в зоне зажима. Если используется трубка другого типа, сверяйте требования к её применению в цанговых соединениях. Мягкая стенка, овальность, продольные царапины или неподходящий диаметр мешают надёжному удержанию и уплотнению. Условия применения по рабочей среде, давлению и температуре также должны соответствовать требованиям собираемой линии.

Когда менять и как устанавливать

Повод проверить соединение — утечка возле гнезда или резьбы, ослабление удержания шланга, трещины корпуса либо повреждение нажимного кольца. Сначала осмотрите и сам конец трубки: негерметичность бывает связана с косым срезом, заломом или задиром в месте посадки. Вместе с разветвителем стоит проверить соседние участки шлангов и состояние ответной резьбы, а повреждённую трубку заменить.

Разбирайте подключение после отключения подачи и полного сброса давления. Чтобы извлечь шланг, нажмите кольцо в сторону корпуса и аккуратно вытяните трубку без рывков. Резьбовую часть устанавливайте с уплотнением, подходящим для её типа, затягивая за шестигранник. Избыточное усилие может повредить соединение или ответное отверстие.

Концы шлангов обрежьте ровно, очистите и вставьте в гнёзда до упора. Лёгким обратным натяжением проверьте фиксацию, затем восстановите подачу и проконтролируйте герметичность всех трёх подключений. Неполная посадка трубки, перекос резьбы и натяжение разводки могут привести к утечке или разъединению линии.
