Соединение цанговое Y-образное для шлангов 6×6 мм, наружная резьба 1/4″

Y-образное цанговое соединение связывает два шланга с одним резьбовым присоединением. Оно предназначено для полиуретановых и аналогичных шлангов подходящего типа. Размер соединения — 6×6 мм, наружная резьба — 1/4″. Такой фитинг нужен при разветвлении линии, когда от одного присоединительного отверстия требуется вывести две ветви, либо при замене разветвителя, который перестал удерживать шланг или начал пропускать рабочую среду.

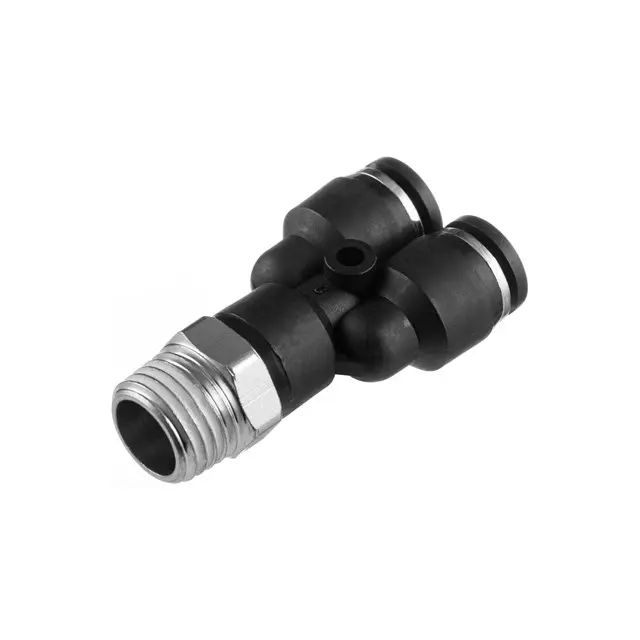

Устройство и размещение

На раздвоенной части корпуса расположены два цанговых входа с нажимными кольцами. С противоположной стороны находится наружная резьба, а рядом с ней — шестигранник под ключ. Шланги вставляются в цанговые входы, резьбовая часть соединяется с ответным отверстием. При подборе места учитывают не только габариты корпуса: вокруг нажимных колец нужен доступ, чтобы впоследствии отсоединить шланги. Обе ветви прокладывают без резкого перегиба непосредственно у фитинга.

Что сверить при подборе

Сравните снятое соединение по размеру обоих шлангов, резьбе и расположению отводов. Для цанговой посадки проверяют наружный диаметр шланга: совпадения только внутреннего прохода недостаточно. Участок, который входит в соединение, должен быть ровным, круглым и без повреждений. Слишком мягкая стенка, овальность или глубокие продольные риски могут помешать фиксации и уплотнению. Если шланг уже обжат или растянут старым соединением, подбирайте размер по неповреждённому участку.

У резьбового присоединения сверяют не только обозначение 1/4″, но также профиль, шаг, форму резьбы и способ уплотнения ответного отверстия. Не пытайтесь компенсировать несовпадение резьб сильной затяжкой: это повреждает витки и не обеспечивает правильную посадку. Пригодность соединения и шлангов к рабочей среде, давлению и температуре проверяют по требованиям обслуживаемой системы. Сам по себе подходящий диаметр не определяет допустимые условия применения.

Когда требуется замена

Повод осмотреть фитинг — утечка около входа шланга или резьбы, трещина корпуса, повреждённое нажимное кольцо либо ослабление удержания шланга. Причиной негерметичности бывает и сам шланг: косой срез, задиры или деформация конца. Поэтому при замене соединения осмотрите обе ветви и ответную резьбу. Повреждённый конец шланга удаляют, если оставшейся длины достаточно для свободной прокладки; натянутый или растрескавшийся участок заменяют.

Особенности установки

Работы выполняют после отключения подачи и полного сброса давления. Для извлечения шланга нажимают кольцо цанги к корпусу и вытягивают шланг без рывков. Резьбовое соединение разбирают и затягивают ключом за шестигранник, не используя раздвоенный корпус как рычаг. Ответное отверстие очищают от загрязнений и остатков прежнего уплотнения. Способ герметизации выбирают по конструкции резьбового стыка, не допуская попадания уплотняющего материала внутрь прохода.

Концы шлангов обрезают ровно, без смятия, очищают и вставляют в цанги до упора. Лёгким обратным натяжением проверяют фиксацию. После подключения постепенно подают рабочую среду и проверяют герметичность обоих входов и резьбового стыка подходящим для системы способом. Утечку через цангу не устраняют дополнительной затяжкой резьбы: сначала снимают давление и проверяют посадку шланга. Неверный размер или неполная вставка могут привести к утечке и выходу шланга из соединения.
