Соединение цанговое Y-образное для полиуретановых шлангов 4×4 мм, наружная резьба 1/4

Y-образное цанговое соединение связывает два шланга с одним резьбовым портом. Оно подходит для разветвления линии в месте подключения к оборудованию: два шланга вставляются в цанговые гнёзда, а общий отвод вкручивается в ответное отверстие. Обозначение размера — 4×4 мм, наружной резьбы — 1/4. Соединение предназначено для полиуретановых шлангов.

Как устроено соединение

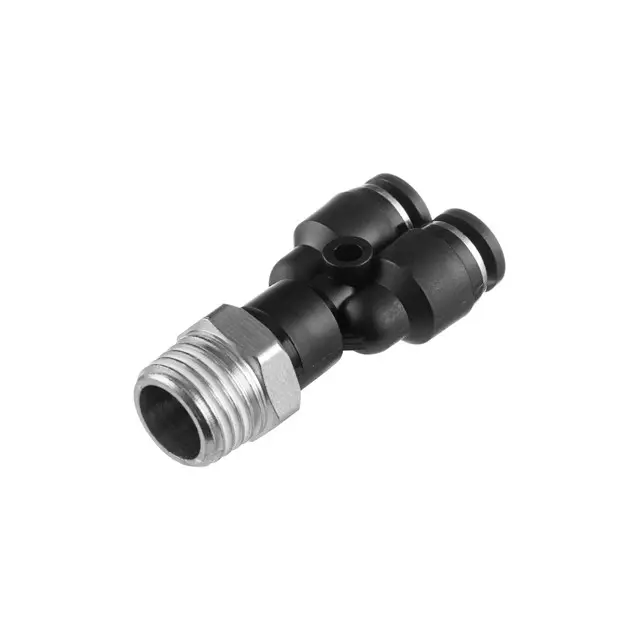

На чёрном разветвлённом корпусе расположены два цанговых гнезда с нажимными кольцами. Резьбовая часть имеет шестигранник под ключ. Такая схема позволяет свести две линии к одному месту подключения. При подборе учитывайте не только размер соединения, но и пространство для обоих шлангов: рядом с гнёздами должно оставаться место для прямого участка трубки и доступа к кольцам при снятии.

Цанговый механизм удерживает вставленную трубку, а герметичность зависит в том числе от состояния её наружной поверхности. Косой срез, глубокая царапина или смятый конец мешают правильной посадке. Поэтому при замене соединителя стоит осмотреть и концы шлангов: новая деталь не устранит утечку, если повреждён участок, который входит в гнездо.

Что сверить при подборе

Сопоставьте обозначение 4×4 мм с размером снятого соединителя и проверьте наружный диаметр подключаемых трубок. Для цанговой посадки нельзя ориентироваться только на внутренний проход шланга. Трубка должна соответствовать гнезду по диаметру и подходить для такого способа фиксации. Слишком свободная посадка приводит к утечке и слабому удержанию, а попытка вставить трубку большего диаметра может повредить соединение.

Для резьбового порта сверяют размер 1/4, профиль резьбы и способ уплотнения ответной детали. Одного совпадения обозначения размера недостаточно: резьба должна вкручиваться без перекоса и чрезмерного усилия. Также проверьте расположение соседних деталей, направление выхода шлангов и доступ ключа к шестиграннику. Пригодность соединителя для рабочей среды, давления и температуры проверяют по требованиям системы и техническим данным детали.

Когда нужна замена

Причинами замены служат трещины корпуса, повреждённая резьба, заедание нажимного кольца, утечка в месте посадки или потеря удержания трубки. Если шланг постоянно тянет соединитель в сторону, сначала устраните натяжение и перегиб: иначе нагрузка сохранится и после ремонта. Рядом осмотрите ответный порт, крепления линии и участки шлангов, которые трутся о соседние поверхности.

Установка и проверка

Перед разборкой отключите подачу среды и сбросьте давление. Для извлечения трубки нажмите кольцо цанги к корпусу и аккуратно вытяните шланг. Очистите ответный порт, проверьте его резьбу и подготовьте ровные, чистые концы трубок без заусенцев. Повреждённый конец обрезают, если оставшейся длины достаточно для прокладки без натяжения; иначе шланг заменяют.

Резьбовую часть сначала наживите рукой, затем затягивайте за шестигранник, не используя разветвлённый корпус как рычаг. Уплотнение подбирайте под тип резьбового соединения и рабочую среду. Вставьте трубки до упора и лёгким потягиванием проверьте фиксацию. После восстановления подачи проверьте оба цанговых гнезда и резьбовой стык на утечки подходящим для системы способом.
