Соединение цанговое Y-образное для полиуретановых шлангов 12 мм

Цанговое Y-образное соединение для полиуретановых шлангов 12 мм предназначено для разветвления шланговой линии. Три присоединительных гнезда позволяют соединить общий участок с двумя ответвлениями в одном месте. Такая форма удобна там, где нужно развести шланги по двум направлениям и сохранить доступ к каждому соединению для проверки или разборки.

Как устроено соединение

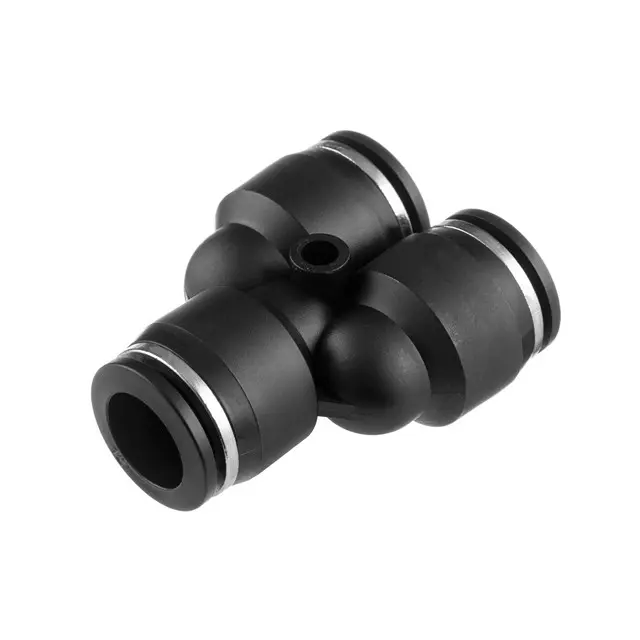

Корпус имеет Y-образную форму: с одной стороны расположено одно гнездо, с противоположной — два. У входов находятся кольца цангового механизма, корпус чёрный, вокруг гнёзд проходят кольцевые ободки серебристого цвета. В центральной части есть отверстие. При подключении конец шланга вставляют в гнездо, где его удерживает цанга. Для отсоединения освобождают фиксатор нажатием на кольцо, поэтому возле каждого входа нужно оставить место для пальцев.

Что сверить при подборе

Основной ориентир — размер 12 мм и применение с полиуретановым шлангом. У цанговых соединений подбор обычно ведут по наружному диаметру трубки: измерьте его на ровном, нерастянутом участке и сопоставьте с обозначением снятого фитинга. Внутренний проход шланга не заменяет этот замер. Слишком тонкая трубка не обеспечит правильную посадку, а слишком толстую нельзя запрессовывать силой.

Сравните расположение трёх гнёзд, свободное пространство вокруг корпуса и направление подхода шлангов. После сборки они должны входить без бокового натяжения и резкого перегиба непосредственно у цанги. При замене соединения в действующей системе также сверяют требования к рабочей среде, давлению и температуре. Для шланга из другого материала отдельно проверяют пригодность к цанговой фиксации: одного совпадения диаметра недостаточно.

Когда требуется замена

Повод осмотреть соединение — утечка возле входа, ослабление удержания шланга, трещина корпуса или заедание освобождающего кольца. Причиной негерметичности может оказаться и сама трубка: продольная царапина, овальность, затвердевший или смятый конец мешают плотной посадке. Если повреждён корпус или фиксатор перестал удерживать шланг, соединение меняют; вместе с ним проверяют концы всех трёх подключаемых участков.

Установка и проверка

Работу начинают после отключения подачи и полного сброса давления. Чтобы снять шланг, его слегка подают внутрь, прижимают освобождающее кольцо к корпусу и вытягивают трубку без рывка. Подключаемый конец должен быть чистым, круглым и ровно отрезанным поперёк, без заусенцев и замятия. Повреждённый участок удаляют только при достаточном запасе длины; если после обрезки шланг натянется, заменяют соответствующий отрезок.

Шланги вводят в гнёзда до упора и лёгким обратным движением проверяют удержание. Уложите ответвления так, чтобы их вес и вибрация не тянули корпус в сторону; рядом осмотрите крепления линии и места трения о соседние детали. Затем постепенно восстановите подачу и проверьте каждый стык способом, подходящим для рабочей среды. Неполная вставка, косой срез или неверный диаметр могут привести к утечке и выходу шланга из соединения.
