Соединение цанговое Y-образное для полиуретановых шлангов 10 мм

Цанговое Y-образное соединение для полиуретановых шлангов 10 мм связывает три участка шланговой линии: общий участок и два ответвления. Такой фитинг нужен при сборке разветвления или замене соединителя, который перестал удерживать шланг либо пропускает в местах подключения. Y-образную форму выбирают с учётом направления прокладки: шланги должны подходить к гнёздам без резких перегибов и постоянного бокового натяжения.

Конструкция и подключение

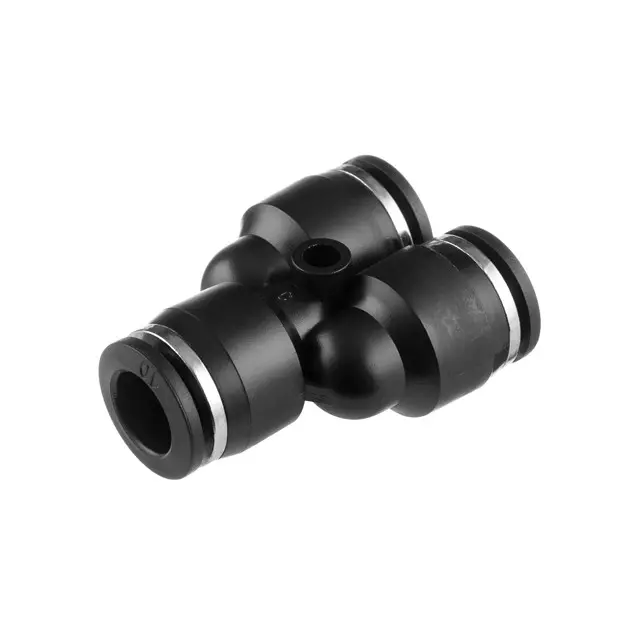

У соединителя чёрный корпус, три цанговых гнезда с нажимными кольцами и центральное отверстие. На кольце нанесено обозначение «10». Цанговое подключение позволяет вставить подготовленный конец шланга в гнездо и зафиксировать его без затягивания резьбы на самом шланге. Для разъединения освобождают зажим нажатием на кольцо. Доступ к этим кольцам стоит оставить свободным: при плотной укладке линии снять шланг для последующего обслуживания будет труднее.

Что сверить при подборе

Основной ориентир — размер 10 мм и цанговый способ подключения. Для такого соединения сверяют наружный диаметр шланга, поскольку именно его внешняя поверхность входит в гнездо и участвует в уплотнении. Размер внутреннего прохода сам по себе не определяет посадку. Сравните снятый фитинг по числу подключений, направлению ответвлений и месту, которое занимает корпус. Даже при совпадении диаметра другая геометрия может вынудить перегнуть шланг или натянуть его между точками крепления.

Полиуретановый шланг в зоне соединения должен сохранять круглое сечение и ровную наружную поверхность. Мягкая стенка, выраженная овальность, глубокие царапины и следы прежнего зажима мешают надёжной посадке. При выборе также сопоставляют требования линии к рабочей среде, давлению и температуре с характеристиками соединителя. Одного совпадения размера недостаточно, чтобы использовать фитинг с любым шлангом или в любой системе.

Когда соединение пора заменить

Повод для проверки — утечка возле гнезда, смещение шланга после подключения, трещины корпуса или заедание нажимного кольца. Причиной негерметичности бывает и повреждённый конец шланга, поэтому осматривают обе сопрягаемые детали. Обратите внимание на потёртости рядом с корпусом и перегибы у выхода: они указывают на неудачную прокладку. При замене фитинга стоит проверить соседние участки шлангов и их крепления, чтобы новый соединитель не испытывал прежнюю нагрузку.

Установка и проверка

Сначала отключают подачу рабочей среды и полностью снимают давление в линии. Чтобы вынуть шланг, его слегка подают внутрь, удерживают нажимное кольцо у корпуса и вытягивают без рывков. Конец осматривают; повреждённую часть обрезают, если оставшейся длины хватает для свободной прокладки. Срез делают ровным, перпендикулярным оси, без смятия стенки и заусенцев. Удаляют загрязнения, затем вставляют шланг до упора и лёгким обратным усилием проверяют удержание.

После подключения всех ответвлений подачу восстанавливают постепенно и проверяют каждое место соединения на утечку. Неполная вставка, косой срез или неверный диаметр могут привести к потере герметичности и выходу шланга из зажима. Если соединение течёт, давление снова снимают и проверяют посадку; усилием на кольцо или натяжением шланга такой дефект не устраняют.
