Соединение цанговое Y-образное для полиуретановых шлангов 8 мм

Y-образное цанговое соединение для полиуретановых шлангов 8 мм позволяет соединить три участка линии в одной точке: один подвод и два ответвления. Такой фитинг нужен при разветвлении шлангов или замене повреждённого соединителя. Форма корпуса помогает расположить две ветви рядом, поэтому при подборе учитывают не только размер шланга, но и направление его прокладки.

Как устроено соединение

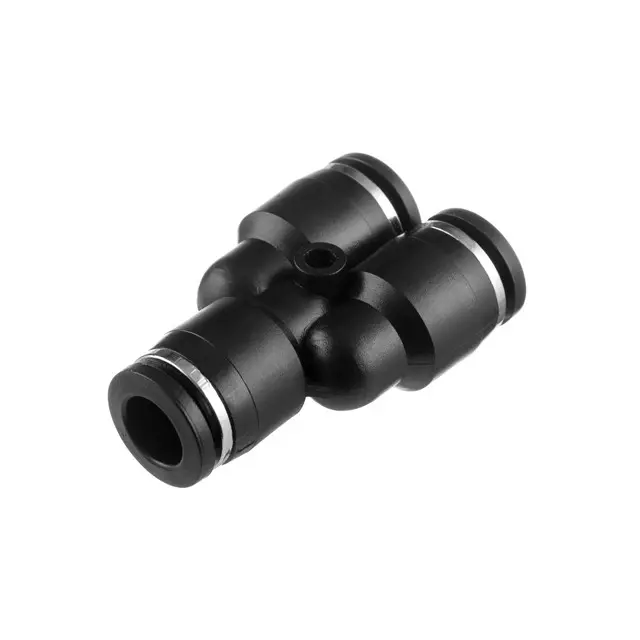

Чёрный корпус имеет три присоединительных гнезда с нажимными кольцами и блестящими ободками. Два гнезда расположены рядом, третье направлено в противоположную сторону. Цанговый механизм удерживает вставленный конец шланга; для его освобождения нажимают кольцо соответствующего гнезда. В центре корпуса есть отверстие, которое нельзя путать с присоединительным каналом.

В таком соединении герметичность зависит и от фитинга, и от состояния поверхности шланга. Перекошенный срез, продольная царапина или смятый конец могут стать причиной утечки даже после замены соединителя. Само разветвление не служит регулятором: равный расход по двум ветвям зависит от остальной линии и подключённых потребителей.

Что сверить при подборе

Сопоставьте снятый фитинг с новым по Y-образной форме, числу гнёзд и размеру присоединения 8 мм. Для цанговой посадки проверяют наружный диаметр шланга: внутренний диаметр и толщина стенки не заменяют этот параметр. Убедитесь, что обозначение размера на прежнем соединении относится к тому же размеру трубки, а её конец остаётся круглым и входит без перекоса.

Соединитель предназначен для полиуретановых шлангов. При использовании трубки из другого материала нужно сверить её пригодность для цангового крепления: слишком мягкая стенка может деформироваться, а неподходящая поверхность мешает удержанию и уплотнению. Рабочую среду, давление и температуру линии также сопоставляют с допустимыми условиями применения фитинга. Одного совпадения диаметра для выбора недостаточно.

Проверьте свободное место вокруг трёх гнёзд. Шланги должны подходить без натяжения и резкого перегиба у корпуса, а к нажимным кольцам нужен доступ для последующего отсоединения. Если старую линию постоянно тянет в сторону, замена фитинга без исправления прокладки может привести к повторной утечке.

Когда менять и как установить

Поводом для замены становятся трещины корпуса, повреждённые нажимные кольца, слабое удержание шланга и утечка в месте посадки. Одновременно осмотрите концы всех трёх шлангов: заломы, задиры и следы износа в зоне захвата требуют устранения. Повреждённый участок обрезают только при достаточном запасе длины; иначе меняют соответствующий отрезок линии.

До разборки отключите подачу рабочей среды и полностью сбросьте давление. Нажмите кольцо к корпусу и извлеките шланг без рывка. Подготовьте ровный перпендикулярный срез, удалите загрязнения с конца трубки и вставьте её в гнездо до упора. Лёгким обратным движением проверьте фиксацию, затем уложите ветви так, чтобы они не нагружали соединение.

После восстановления подачи проверьте все три места соединения на утечки способом, подходящим для рабочей среды. Неверный диаметр, неполная посадка или повреждённая трубка могут вызвать потерю герметичности и выход шланга из гнезда. Если соединение пропускает, сначала снова отключите подачу и сбросьте давление, затем проверьте посадку и состояние деталей.
