Соединение цанговое Y-образное для полиуретановых шлангов 6 мм

Y-образное цанговое соединение для полиуретановых шлангов 6 мм служит для разветвления шланговой линии на две ветви. Такой фитинг нужен при сборке разводки или замене соединителя, который перестал удерживать шланг либо начал пропускать в месте подключения. При подборе учитывают не только размер, но и расположение трубок: две ветви должны подходить к соединению без натяжения и резкого перегиба.

Устройство соединения

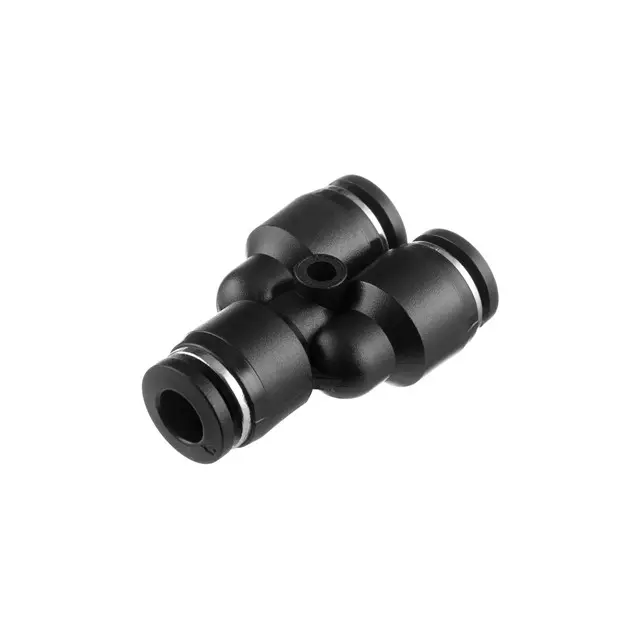

У фитинга чёрный корпус и три подключения с нажимными кольцами. Один вход расположен со стороны общего участка линии, два других — со стороны разветвления. Цанговый принцип позволяет закрепить подходящую трубку вставкой в гнездо, а для отсоединения используется нажимное кольцо. В средней части корпуса есть сквозное отверстие. При размещении соединителя оставляют доступ к кольцам, чтобы трубки можно было снять при обслуживании.

Что сверить при подборе

Ориентир по размеру — 6 мм. Для цангового подключения существенны наружный диаметр трубки и состояние её поверхности: удержание и уплотнение происходят по наружной стороне. Сверьте обозначение старого соединителя, измерьте шланг и сопоставьте размеры всех трёх подключаемых участков. Подбор только по внутреннему проходу шланга может привести к тому, что трубка не войдёт в гнездо или не будет надёжно удерживаться.

Соединение предназначено для полиуретановых шлангов. При использовании трубки другого типа проверяют её пригодность для цангового крепления, точность диаметра и способность сохранять круглое сечение. Также сверяют требования самой линии к рабочей среде, давлению и температуре с параметрами выбранного фитинга. Одинаковый размер подключения сам по себе не определяет допустимые условия работы. По снятой детали полезно сравнить форму разводки и место, которое занимает корпус.

Когда требуется замена

Повод проверить соединитель — утечка возле гнезда, ослабление фиксации трубки, трещина корпуса или повреждённое нажимное кольцо. Похожие признаки даёт и сам шланг: продольные царапины, замятый конец, овальность или затвердевший участок мешают плотному соединению. Поэтому осматривают все три конца трубок, а также соседние участки и крепления. Замена одного фитинга не устранит утечку, если в него снова вставить повреждённый шланг.

Особенности установки

Перед разборкой отключают подачу и полностью снимают давление в линии. Чтобы освободить трубку, её слегка подают внутрь, нажимают кольцо к корпусу и извлекают без рывков. Конец для повторного подключения должен быть ровно обрезан поперёк, очищен от загрязнений и не иметь заусенцев. Повреждённый участок удаляют, если оставшейся длины достаточно для свободной прокладки; иначе заменяют соответствующий отрезок шланга.

Трубку вставляют прямо до упора, затем лёгким обратным усилием проверяют удержание. Так подключают каждую из трёх ветвей. Шланги укладывают без боковой нагрузки на гнёзда и без натяжения корпуса. После восстановления подачи проверяют герметичность каждого подключения подходящим для рабочей среды способом. Неполная посадка, неверный диаметр или перекошенный конец могут вызвать утечку и выход трубки из соединения.
