Соединение цанговое Y-образное для полиуретановых шлангов 4 мм

Y-образное цанговое соединение для полиуретановых шлангов 4 мм служит для разветвления шланговой линии. Оно соединяет три участка в одной точке: один подводится с одиночной стороны корпуса, два других — со стороны ответвлений. Такая форма позволяет организовать развилку и развести шланги по нужным направлениям. Само соединение не регулирует поток и не заменяет запорную арматуру.

Устройство соединения

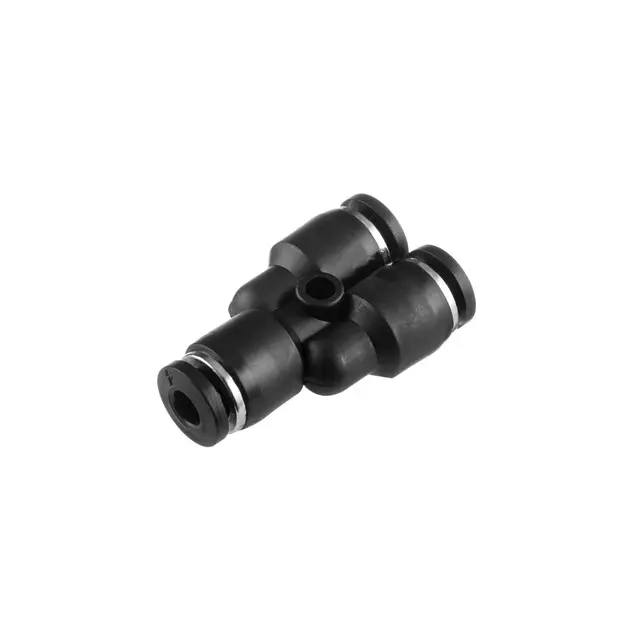

Чёрный корпус имеет три цанговых присоединения с нажимными кольцами у входов. Шланг вставляется в гнездо, а цанговый механизм удерживает его от вытягивания. Для разъединения используют нажимное кольцо соответствующего входа. В такой конструкции важна поверхность шланга в месте посадки: глубокая продольная царапина, овальность или замятый край могут помешать плотному соединению даже при правильно выбранном размере.

Что сверить при подборе

Ориентир по размеру — 4 мм. Сопоставьте обозначение снятого соединения с размером шланга и проверьте его наружный диаметр в месте установки. Не подбирайте цанговый фитинг только по диаметру внутреннего канала: толщина стенки у шлангов бывает разной. Для проверки используйте ровный, нерастянутый участок, поскольку конец после длительного зажима может деформироваться и дать неточный результат измерения.

Кроме размера, сравните Y-образную схему выходов, расположение соседних деталей и доступ к нажимным кольцам. Оставьте достаточно места, чтобы вставить шланги без резкого перегиба и впоследствии отсоединить их. Соединение предназначено для полиуретановых шлангов; при использовании другого материала отдельно сверяют пригодность трубки для цангового зажима. Рабочую среду, давление и температуру линии также сопоставляют с допустимыми условиями применения соединителя.

Когда требуется замена

Причинами для замены становятся трещины корпуса, повреждение нажимного кольца, утечка возле входа или потеря фиксации шланга. При этом негерметичность не всегда вызвана самим фитингом: проверьте, нет ли на трубке надрезов, заломов и затвердевших участков. Повреждённый конец нужно удалить до ровного участка либо заменить шланг, если оставшейся длины недостаточно для прокладки без натяжения. Повторная установка испорченного конца может сохранить утечку и после замены соединения.

Установка и проверка

Отключите подачу среды и полностью сбросьте давление в линии. Перед разъединением отметьте расположение шлангов. Для освобождения трубки слегка подайте её внутрь, прижмите нажимное кольцо к корпусу и аккуратно извлеките трубку. Не тяните её с усилием через закрытый зажим. Концы подготовьте ровным поперечным срезом без заусенцев и смятия; грязь и остатки материала не должны попасть в гнёзда.

Вставьте каждый шланг до упора и лёгким обратным движением проверьте удержание. Уложите линии так, чтобы они не тянули корпус в стороны и не перегибались возле выходов. После восстановления подачи проверьте все три места соединения на утечки способом, подходящим для рабочей среды. Неподходящий диаметр, неполная посадка и боковая нагрузка могут привести к потере герметичности или выходу шланга из зажима.
