Соединение цанговое Х-образное для полиуретановых шлангов 12 мм

Х-образное цанговое соединение служит для соединения четырёх участков полиуретанового шланга 12 мм в одной точке. Такая крестовина нужна там, где трасса разветвляется в нескольких направлениях: она объединяет линии и позволяет собрать соединение из отдельных отрезков шланга. При замене важно сохранить расположение ветвей, чтобы после сборки шланги не перегибались и не тянули фитинг в стороны.

Устройство соединения

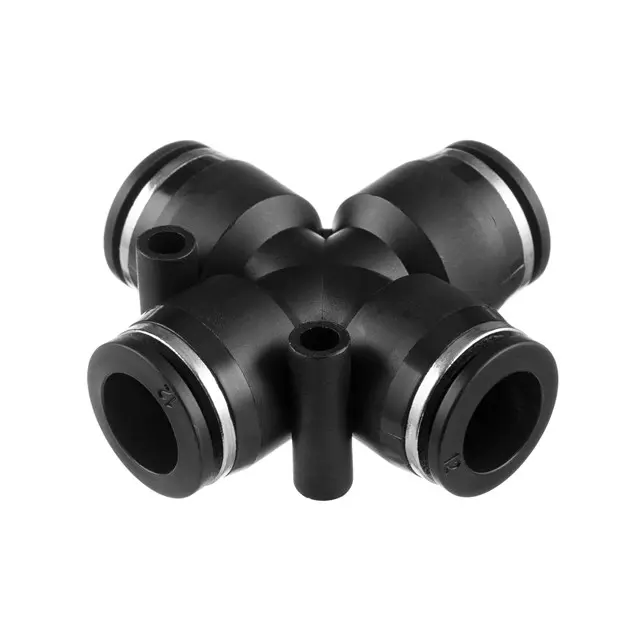

Четыре присоединительных гнезда расположены крестообразно. У каждого входа есть прижимное кольцо цангового механизма; снаружи корпус чёрный, вокруг входов проходят серебристые ободки. На входном кольце нанесена маркировка «12». Цанговое соединение удерживает вставленный шланг за его наружную поверхность, поэтому качество посадки зависит не только от размера, но и от состояния конца шланга. Продольные царапины, овальность и замятый срез мешают получить плотный стык.

Что сверить при подборе

Для цангового фитинга под шланг 12 мм проверяют наружный диаметр шланга, а не размер его внутреннего прохода. Сравните снятую крестовину с заменой по расположению входов, габаритам и свободному месту вокруг соединения. Должен оставаться доступ к прижимным кольцам: без него отсоединять шланги при следующем обслуживании будет неудобно. Если трасса закреплена неподвижно, проверьте, хватит ли длины каждого отрезка для полной посадки без натяжения.

Полиуретановый шланг подбирают с ровной наружной поверхностью и подходящим для цангового зажима исполнением. Для шланга из другого материала одного совпадения диаметра недостаточно: нужно проверить пригодность к такому способу соединения. Рабочую среду, давление и температуру линии также сверяют с допустимыми условиями применения фитинга. Слишком мягкая стенка или неподходящий размер могут привести к неплотной посадке и ослаблению фиксации.

Когда нужна замена

Повод осмотреть крестовину — утечка в месте входа шланга, трещина корпуса, повреждение прижимного кольца или шланг, который перестал надёжно удерживаться. Причиной негерметичности бывает и сам шланг: затвердевший, надрезанный или поцарапанный конец. Вместе с соединением проверьте прилегающие участки, изгибы и крепления трассы. Повреждённый участок шланга заменяют либо удаляют, если оставшейся длины достаточно для сборки без натяжения.

Как установить

Работу начинают после отключения подачи и полного сброса давления в линии. Отметьте расположение ветвей, затем прижмите кольцо соответствующего входа к корпусу и извлеките шланг без перекоса. Концы для повторного подключения должны быть чистыми, круглыми и ровно отрезанными поперёк. Не оставляйте на срезе заусенцы и не допускайте попадания обрезков внутрь соединения.

Каждый шланг вставляют прямо до упора, после чего лёгким обратным усилием проверяют удержание. Уложите ветви без резких перегибов и боковой нагрузки на входы. После восстановления подачи проверьте все четыре стыка на утечки способом, подходящим для рабочей среды. Неполная посадка, косой срез и натяжение шланга могут вызвать потерю герметичности или его выход из соединения; такие дефекты устраняют до дальнейшей работы линии.
