Соединение цанговое Х-образное для полиуретановых шлангов 10 мм

Х-образное цанговое соединение для полиуретановых шлангов 10 мм позволяет состыковать четыре участка линии в одной точке. Такой фитинг нужен при сборке разветвления или замене повреждённой крестовины. Он задаёт расположение подходящих шлангов и удерживает их концы в посадочных гнёздах. При подборе учитывают не только диаметр, но и свободное место: к каждому из четырёх входов должен подходить шланг без резкого перегиба.

Конструкция соединения

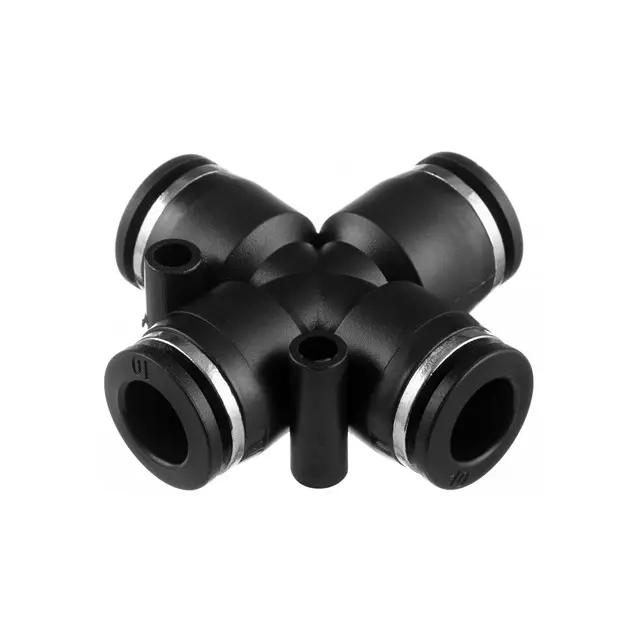

Чёрный корпус имеет четыре цанговых входа с кольцами для освобождения шланга. На торцевом кольце нанесена маркировка «10», соответствующая указанному размеру соединения. Цанговый способ соединения рассчитан на фиксацию вставленного конца шланга; для разъединения используют прижимное кольцо у входа. Доступ к этим кольцам стоит сохранить и после установки, иначе при следующем обслуживании снять шланг будет неудобно.

Крестовина помогает собрать четыре направления в компактном месте, однако шланги не должны постоянно тянуть корпус в разные стороны. Натяжение, перекос и слишком крутой изгиб возле входа нагружают соединение. При прокладке линии оставляют небольшой запас длины и располагают соседние опоры так, чтобы фитинг не удерживал на себе вес свободно висящих участков.

Что сверить при подборе

Для цанговой посадки проверяют наружный диаметр шланга: здесь нужен размер 10 мм. Внутренний проход шланга не заменяет этот параметр. Сравните снятое соединение с новым по числу входов, их расположению и месту, которое занимает корпус. Проверьте, остаётся ли пространство для прямого участка шланга возле каждого гнезда и для нажатия на кольца при разборке.

Поверхность шланга в зоне посадки должна быть ровной, без продольных царапин, заломов и выраженной овальности. Слишком мягкая или деформированная стенка мешает правильной фиксации. При замене соединения также сверяют допустимые условия эксплуатации шланга и фитинга с рабочей средой, температурой и давлением линии. Одного совпадения диаметра для такого подбора недостаточно.

Когда требуется замена

Повод осмотреть крестовину — утечка возле входа, трещины корпуса, повреждение прижимного кольца или шланг, который перестал надёжно удерживаться. Утечка может возникать и из-за самого шланга: неровного среза, царапины или неполной посадки. Поэтому вместе с фитингом проверяют все четыре конца. Повреждённый участок подрезают до ровной поверхности, если позволяет длина, либо меняют шланг.

Установка и проверка

Перед разборкой отключают подачу и полностью снимают давление в линии. Шланг освобождают нажатием на прижимное кольцо и вытягивают прямо, без бокового усилия. Конец для новой посадки обрезают ровно, поперёк оси; удаляют заусенцы и загрязнения. Шланг вставляют до упора, затем лёгким обратным натяжением проверяют фиксацию. Так последовательно подключают все четыре направления.

После сборки проверяют отсутствие перегибов и натяжения, затем контролируют герметичность способом, подходящим для рабочей среды. Неподходящий диаметр, косой срез или неполная вставка могут привести к утечке и выходу шланга из соединения. Если стык не держит, сначала снимают давление и проверяют посадку; попытка сильнее тянуть или раскачивать подключённый шланг способна повредить его поверхность и кольцо.
