Соединение цанговое X-образное для полиуретановых шлангов 8 мм

Цанговое X-образное соединение для полиуретановых шлангов 8 мм служит для соединения четырёх участков трубки в одной точке. Такой фитинг нужен там, где линию требуется разветвить или собрать несколько её участков в компактное соединение. Крестообразная форма позволяет развести шланги в четыре стороны, а цанговая фиксация удерживает их концы в посадочных отверстиях.

Устройство соединения

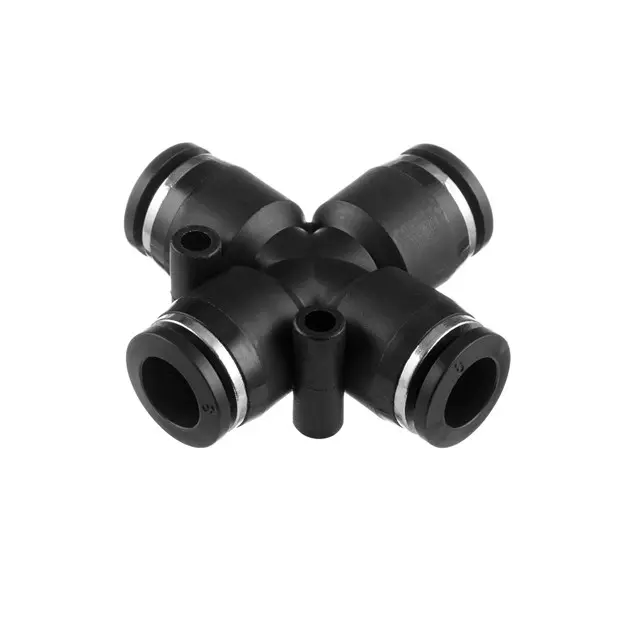

У фитинга чёрный корпус и четыре присоединительных отверстия с нажимными кольцами. На кольце нанесено обозначение «8». Конец трубки вставляется в отверстие до упора; для отсоединения цангу освобождают нажатием кольца. Такая конструкция позволяет разбирать соединение без выкручивания каждого ответвления. На корпусе также предусмотрены два выступа с отверстиями: при размещении фитинга к ним и к нажимным кольцам стоит оставить доступ.

Что сверить при подборе

Основной ориентир — размер шланга 8 мм. Для цангового соединения проверяют наружный диаметр трубки, поскольку именно её наружная поверхность контактирует с уплотнением и фиксатором. Измеряйте ровный, недеформированный участок, а не растянутый конец снятого шланга. Не путайте наружный диаметр с диаметром проходного отверстия: одинаковые цифры при разных способах измерения не означают, что трубка подойдёт.

Сопоставьте со снятым фитингом число и расположение отводов, доступное место и направление подхода шлангов. Трубки должны подходить без резкого перегиба и постоянного бокового натяжения. Помимо размера учитывают материал и жёсткость трубки, рабочую среду, давление и температуру линии. Слишком мягкий шланг может деформироваться в захвате, а неподходящая по диаметру трубка — пропускать среду или плохо удерживаться. При замене соединения полезно осмотреть соседние участки шлангов и их крепления.

Когда требуется замена

Повод проверить фитинг — утечка у входа трубки, ослабление её удержания, трещина корпуса или повреждение нажимного кольца. Заедание кольца также мешает нормально разбирать и собирать соединение. Однако причиной негерметичности бывает сам шланг: косой срез, продольная царапина, залом или затвердевший конец. Если повреждённый участок снова вставить в новый фитинг, утечка может сохраниться. Изношенную трубку заменяют либо удаляют повреждённый конец, если оставшейся длины достаточно для свободной укладки.

Установка и проверка

Перед разборкой отключите подачу среды и полностью сбросьте давление. Освободите фиксацию нажимным кольцом и извлеките трубку без рывков. Подготовьте ровный поперечный срез, удалите заусенцы и загрязнения; не допускайте попадания обрезков внутрь соединения. Вставьте каждый шланг прямо до упора, затем слегка потяните обратно, проверяя захват. Уложите ответвления так, чтобы они не тянули фитинг и не мешали нажатию колец. После восстановления подачи проверьте все четыре места соединения на утечки способом, подходящим для рабочей среды. Неполная посадка и перекос трубки могут привести к потере герметичности и выходу шланга из захвата.
