Соединение цанговое Х-образное для полиуретановых шлангов 4 мм

Х-образное цанговое соединение для полиуретановых шлангов 4 мм объединяет четыре участка трубки в одной точке. Его используют там, где нужно собрать разветвление шланговой линии или заменить повреждённый соединитель с такой же схемой подключения. При подборе учитывают не только размер трубки, но и рабочую среду, давление и температуру в системе.

Конструкция и подключение

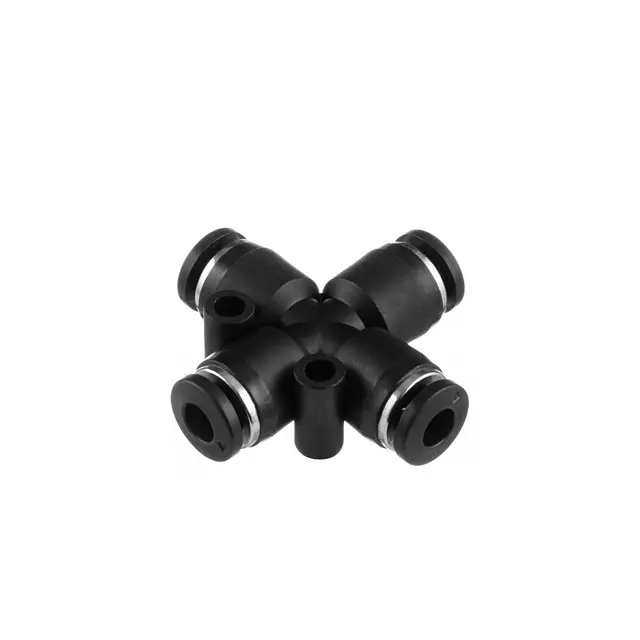

Четыре присоединительных отверстия расположены попарно напротив друг друга в чёрном корпусе. На каждом выходе есть прижимное кольцо цангового механизма. Такое соединение удерживает вставленную трубку за наружную поверхность; для разъединения кольцо утапливают в сторону корпуса. Шланги подходят к соединителю с четырёх сторон, поэтому в месте установки нужен запас пространства для их изгиба и доступа к кольцам.

Цанговая посадка требует ровного, чистого конца трубки. Продольная царапина, овальный срез или замятый край могут мешать уплотнению даже при правильно выбранном размере. Если старое соединение пропускает среду возле входа, осматривают и сам соединитель, и участок шланга, который находился внутри него: повреждение трубки нельзя устранить одной заменой корпуса.

Что сверить при подборе

Ориентир по размеру — 4 мм. Для цангового подключения принципиален наружный диаметр трубки: его проверяют измерением и сопоставляют с посадкой снятой детали. Не стоит выбирать соединитель только по внутреннему проходу шланга. Также сравнивают расположение четырёх выходов, габариты корпуса и свободное место вокруг него. Слишком тесная установка заставляет трубку перегибаться у входа и создаёт боковую нагрузку на соединение.

Полиуретановый шланг должен подходить для цанговой фиксации и условий конкретной линии. Если используется трубка из другого материала, её пригодность проверяют отдельно: одинаковый диаметр ещё не означает подходящую жёсткость стенки и устойчивость к рабочей среде. Параметры соединителя сверяют с требованиями системы, особенно при изменении давления, температуры или типа подаваемой среды.

Когда соединение меняют

Поводом для замены становятся трещины корпуса, повреждённые прижимные кольца, слабое удержание трубки и повторяющаяся утечка в месте подключения. Перекос шланга, натяжение линии и частое разъединение с загрязнёнными концами ускоряют повреждение контактных поверхностей. Рядом проверяют состояние трубок и их креплений: если линия постоянно тянет соединитель в сторону, новый корпус будет испытывать ту же нагрузку.

Порядок установки

Подачу среды отключают и полностью снимают давление. Шланги помечают, чтобы сохранить схему подключения. Для снятия трубку слегка подают внутрь, утапливают прижимное кольцо и вытягивают её без рывков. Изношенный конец обрезают строго поперёк подходящим инструментом; если после обрезки длины не хватает для свободной укладки, заменяют участок трубки.

Чистый конец вставляют до упора, затем лёгким обратным усилием проверяют удержание. Трубки укладывают без натяжения и резких перегибов возле корпуса. После восстановления подачи проверяют герметичность всех четырёх подключений способом, подходящим для рабочей среды. Неполная посадка и ошибка в диаметре могут привести к утечке или выходу трубки из соединения.
