Соединение цанговое Т-образное для шлангов 12×12 мм, наружная резьба 1/2″

Т-образное цанговое соединение служит для подключения двух полиуретановых шлангов к резьбовому порту. Размер двух цанговых подключений — 12×12 мм, боковой отвод имеет наружную резьбу 1/2″. Такой тройник позволяет собрать разветвление непосредственно у точки подключения: два шланга располагаются по одной линии, а резьбовой отвод направлен поперёк неё.

Как устроено соединение

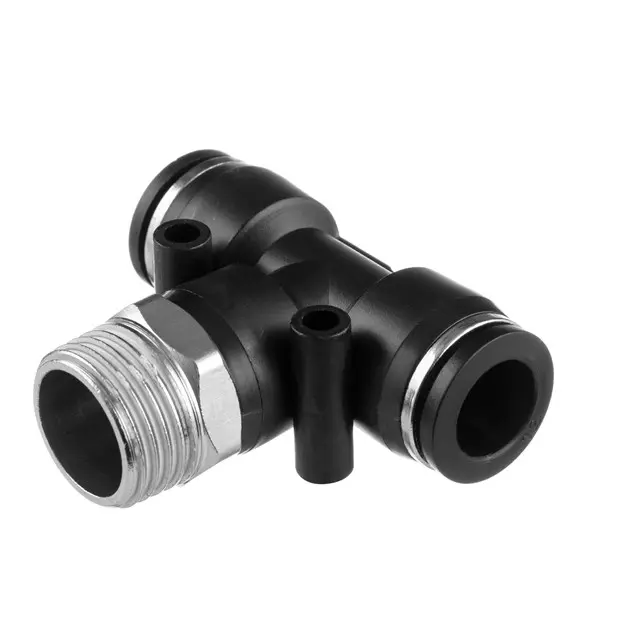

На двух противоположных концах корпуса расположены цанговые гнёзда с нажимными кольцами. Шланг вставляется в гнездо, где цанга удерживает его от вытягивания. Для разъединения кольцо нажимают к корпусу и освобождают шланг. На резьбовой части предусмотрен шестигранник под ключ: усилие при вкручивании прикладывают к нему. Корпус чёрного цвета, резьбовой отвод и шестигранник имеют серебристую поверхность.

Что сверить при подборе

Для цангового подключения размер шланга проверяют по наружному диаметру. Сверьте оба конца снятой трубки: они должны соответствовать посадкам 12 мм. Подбирать тройник только по внутреннему проходу шланга нельзя — слишком тонкая трубка не обеспечит плотного соединения, а слишком толстая не войдёт на нужную глубину. Участок, заходящий в цангу, должен быть круглым, ровным и без повреждений.

Обозначение 1/2″ относится к присоединительной резьбе. При сравнении со снятым фитингом проверяют также её профиль, шаг, форму и способ уплотнения. Совпадения одного номинального размера недостаточно: неподходящая резьба может начать вкручиваться, но затем заклинить или повредить ответный порт. Сопоставьте длину резьбового участка, расположение отводов и место для доступа к нажимным кольцам.

Соединение предназначено для полиуретановых шлангов. При использовании трубки другого типа проверяют, рассчитана ли она на цанговый зажим и подходит ли по жёсткости и качеству наружной поверхности. Рабочую среду, давление и температуру сопоставляют с допусками соединяемых деталей: одинаковый диаметр сам по себе не делает любые шланги взаимозаменяемыми.

Когда требуется замена

Повод осмотреть тройник — утечка возле гнезда или резьбы, ослабление удержания шланга, заедание нажимного кольца, трещина корпуса либо повреждение резьбовых витков. Причиной негерметичности бывает и сама трубка: продольная царапина, залом или овальность на её конце мешают уплотнению. Вместе с фитингом проверьте ближайшие участки шлангов и ответный порт. Повреждённый конец трубки нельзя оставлять в новом соединении.

Особенности установки

Работают на отключённой магистрали после полного сброса давления. Концы шлангов обрезают ровно, под прямым углом, очищают от стружки и загрязнений. Резьбовое соединение собирают с уплотнением, соответствующим устройству порта; его излишки не должны попадать внутрь канала. Фитинг затягивают ключом за шестигранник, не используя корпус и шланги как рычаг.

Каждый шланг вводят до упора и проверяют удержание лёгким вытягиванием. Прокладывают трубки без натяжения и резкого перегиба у гнёзд, оставляя доступ для отсоединения. После сборки давление подают постепенно и проверяют все три подключения на утечки. Если шланг выходит из цанги или соединение пропускает, магистраль снова отключают и устраняют причину: дополнительная затяжка резьбы не исправит неверный диаметр трубки или повреждённый торец.
