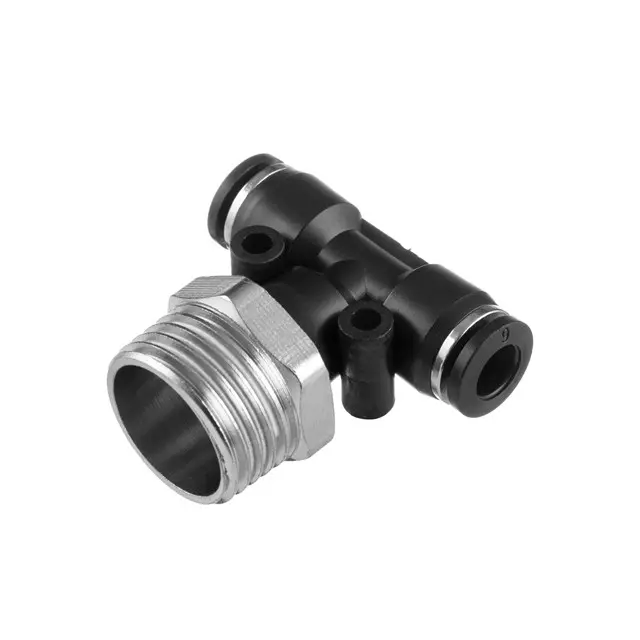

Соединение цанговое Т-образное для шлангов 6×6 мм, наружная резьба 1/2″

Т-образное цанговое соединение служит для подключения двух шлангов к одному резьбовому порту. Размер шланговых подключений — 6×6 мм, наружная резьба — 1/2″. Фитинг предназначен для полиуретановых шлангов; другие трубки подбирают с учётом их пригодности для цангового крепления. Такое соединение позволяет собрать разветвление магистрали непосредственно у резьбового выхода оборудования.

Как устроено соединение

Два цанговых входа расположены напротив друг друга, а резьбовой отвод направлен поперёк них. Шланг вставляется в приёмное отверстие и удерживается цангой. Вокруг входов находятся нажимные кольца для освобождения трубки при разборке. На резьбовой части предусмотрен шестигранник под ключ: при монтаже усилие прикладывают к нему. Такая компоновка требует свободного места по обе стороны фитинга, чтобы подвести шланги без резкого перегиба и сохранить доступ к кольцам.

Что сверить при подборе

Для цанговой посадки определяющим является наружный диаметр трубки. Обозначение 6×6 мм соответствует двум подключениям под трубку с наружным диаметром 6 мм. Измерьте её ровный неповреждённый участок: внутренний диаметр не заменяет этот размер. Слишком тонкая трубка не обеспечит нужного прилегания и удержания, а слишком толстую нельзя вдавливать с усилием. Проверьте также состояние поверхности и форму сечения — глубокие продольные царапины и овальность мешают герметичному соединению.

Резьбу 1/2″ сверяют с ответным отверстием по типу, шагу и способу уплотнения. Это условный дюймовый размер резьбового подключения, а не требование получить 12,7 мм при измерении наружного диаметра резьбы. Сопоставьте снятый фитинг с новым по расположению отводов, длине выступающей резьбы и месту под ключ. Допустимые давление, температуру и рабочую среду необходимо согласовать с требованиями магистрали и шланга: одного совпадения присоединительных размеров для подбора недостаточно.

Когда требуется замена

Повод проверить соединение — утечка возле входа трубки или резьбы, трещины корпуса, повреждение нажимного кольца, ослабление фиксации шланга. Утечка может возникнуть и из-за самой трубки: перекошенного среза, задиров, залома или затвердевшего конца. При разборке осмотрите оба присоединённых участка и ответную резьбу. Повреждённый конец трубки обрезают до ровного участка, если оставшейся длины хватает для прокладки без натяжения; иначе меняют соответствующий отрезок.

Особенности установки

Перед разборкой отключите подачу среды и полностью сбросьте давление. Очистите место подключения, затем освободите трубки нажатием на кольца цанг. Резьбовую часть устанавливают с уплотнением, подходящим для конкретного резьбового соединения и рабочей среды. Начинайте завинчивание от руки, чтобы исключить перекос, и затягивайте ключом за шестигранник, не используя шланговые отводы как рычаг.

Концы трубок должны быть срезаны перпендикулярно оси, без заусенцев и смятия. Вставьте их до упора и лёгким потягиванием проверьте удержание. Проложите шланги без боковой нагрузки на цанги и без натяжения у входов. После восстановления подачи проверьте герметичность обоих шланговых подключений и резьбы подходящим для системы способом. Если соединение течёт, сначала снова сбросьте давление и проверьте посадку: дополнительное усилие затяжки не исправляет неверно выбранную резьбу или повреждённую трубку.
