Соединение цанговое Т-образное для полиуретановых шлангов 4 мм

Т-образное цанговое соединение для полиуретановых шлангов 4 мм служит для соединения трёх участков трубки и организации ответвления от основной линии. Такой тройник нужен при замене повреждённого соединителя или изменении разводки шлангов. Он объединяет трубки в одном месте, поэтому при подборе стоит учитывать не только размер, но и пространство для подхода каждого из трёх отрезков.

Устройство соединения

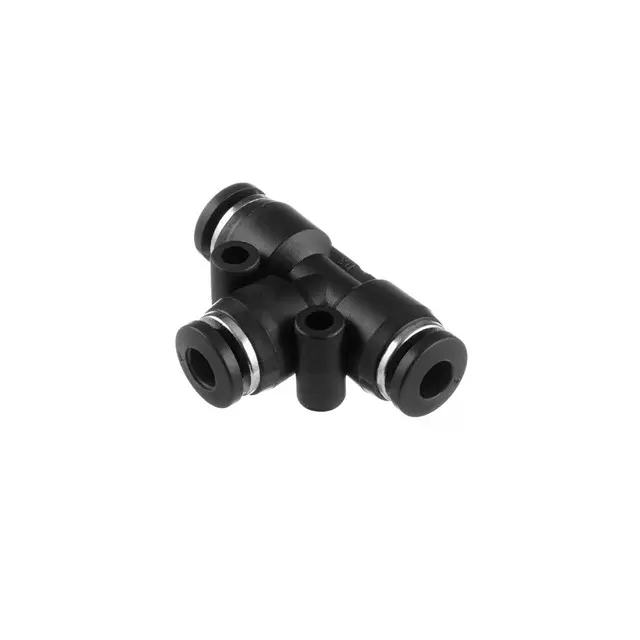

Два присоединительных отверстия расположены напротив друг друга, третье направлено в сторону. На каждом входе есть нажимное кольцо цангового механизма. Трубка вставляется в отверстие, а цанга удерживает её от вытягивания; для отсоединения кольцо прижимают к корпусу. Чёрный корпус имеет два выступа с отверстиями, расположенных между присоединениями. При сравнении со снятым тройником учитывайте их положение и доступное место вокруг корпуса.

Плотность такого соединения зависит и от состояния самой трубки. Цанга должна удерживать её без проскальзывания, а участок, входящий в соединитель, должен оставаться ровным и чистым. Продольная царапина, замятый край или заметная овальность мешают плотной посадке даже при исправном тройнике. Если конец шланга повреждён, одной замены соединителя может оказаться недостаточно.

Что сверить при подборе

Ориентир по размеру — 4 мм. Сравните обозначение старого соединителя, размер используемой трубки и расположение ответвления. Для цанговой посадки особенно важен наружный диаметр: внутренний диаметр шланга не заменяет этот параметр. Измеряйте неповреждённый участок, поскольку сдавленный конец может дать неверный результат. Также проверьте, хватит ли длины каждого отрезка для полной вставки без натяжения.

Соединение предназначено для полиуретановых шлангов. При подборе трубок из другого материала сверяйте их пригодность для цангового зажима и условия работы линии. Совпадение размера само по себе не определяет допустимую среду, давление и температуру. Слишком мягкая стенка или неподходящая геометрия трубки могут привести к ослаблению фиксации и утечке.

Когда требуется замена

Повод осмотреть тройник — утечка возле входа трубки, её смещение в посадке, трещина корпуса или повреждение нажимного кольца. Кольцо не должно заедать при освобождении трубки. Причиной неисправности бывает боковая нагрузка от короткого шланга, резкий перегиб возле соединения или попытка выдернуть трубку без освобождения цанги. Вместе с тройником осмотрите прилегающие участки шлангов и их крепления.

Установка и проверка

Перед разъединением отключите подачу рабочей среды и сбросьте давление в линии. Прижмите кольцо к корпусу и аккуратно извлеките трубку, не выворачивая её в сторону. Проверьте торцы: срез должен быть ровным, без заусенцев и перекоса. Повреждённый конец подрезают подходящим инструментом, если оставшейся длины хватает для свободной укладки; слишком короткий или растрескавшийся отрезок заменяют.

Вставьте каждый конец до упора и лёгким потягиванием проверьте удержание. Уложите шланги без натяжения и резких изгибов у входов, оставив доступ к нажимным кольцам. После восстановления подачи проверьте все три соединения на утечки способом, подходящим для рабочей среды. Неполная вставка и перекос могут вызвать разгерметизацию, поэтому обнаруженную неплотность устраняют после повторного сброса давления.
