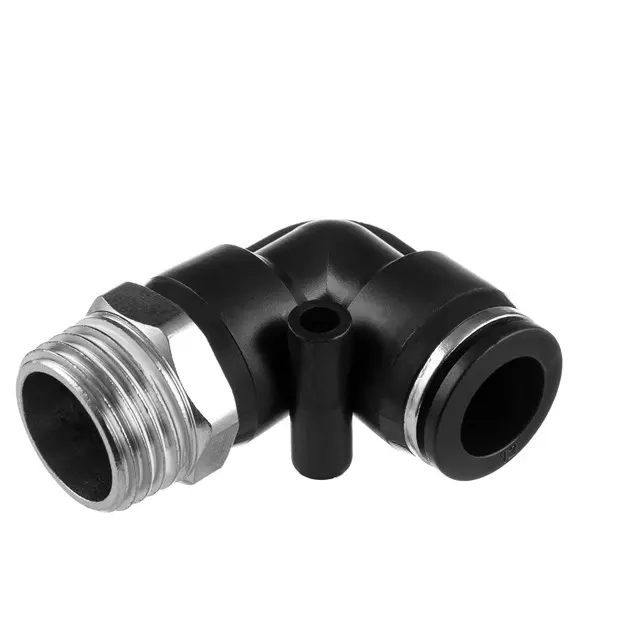

Соединение цанговое L-образное для полиуретанового шланга 12 мм, наружная резьба 1/2″

Цанговое L-образное соединение предназначено для подключения полиуретанового шланга 12 мм к резьбовому порту. С одной стороны находится цанговый вход для шланга, с другой — наружная резьба 1/2″. Угловая форма меняет направление линии на 90° непосредственно возле места подключения. Это удобно, когда прямой штуцер заставляет сильно перегибать шланг или выводит его в сторону соседних деталей.

Как устроено соединение

Шланг удерживается в цанговом входе, а резьбовая часть соединяет фитинг с ответным отверстием. Корпус чёрный, возле входа расположено кольцо для освобождения шланга. На резьбовой стороне предусмотрен шестигранник под ключ: при монтаже усилие прикладывают к нему. Уголок помогает проложить линию компактно, но сам шланг должен подходить к входу без натяжения и бокового перекоса.

Что сверить при подборе

Основные ориентиры — размер шланга 12 мм и наружная резьба 1/2″. Для цангового соединения особенно важен наружный диаметр трубки: внутренний проход шланга не заменяет этот параметр. Сверьте обозначение и фактический наружный диаметр своей линии, а также требования к её стенке и жёсткости. Совпадение одного размера ещё не означает, что цанга сможет надёжно удерживать любой мягкий или армированный шланг.

У ответного порта проверьте размер, профиль и тип резьбы, а также способ уплотнения. Обозначение 1/2″ относится к дюймовому размеру резьбы; его нельзя проверять как наружный диаметр ровно 12,7 мм. Сравните снятый фитинг с новым по длине резьбовой части, расположению уплотнения и габаритам уголка. Оставьте место для установки шланга и доступа к кольцу освобождения. Рабочую среду, давление и температуру линии сверяют с допустимыми условиями применения фитинга и трубки.

Когда требуется замена

Причинами замены становятся трещины корпуса, повреждённая резьба, заедание кольца и ослабление удержания шланга. Утечка возле цанги может быть связана и с самой трубкой: косым срезом, продольной царапиной, смятым концом или неполной посадкой. Поэтому вместе с соединением осмотрите участок шланга, входящий в него, и ответный резьбовой порт. Повреждённый конец трубки нельзя оставлять в зоне уплотнения нового фитинга.

Установка и проверка

Перед разборкой отключите подачу рабочей среды и полностью сбросьте давление. Для снятия трубки прижмите кольцо освобождения к корпусу и аккуратно вытяните её, не раскачивая с усилием. Очистите ответную резьбу от загрязнений и остатков прежнего уплотнения. Новое соединение сначала наживите рукой, затем затяните ключом за шестигранник. Используйте уплотнение, подходящее к типу резьбового стыка; его части не должны попадать внутрь канала.

Конец шланга обрежьте ровно, уберите заусенцы и проверьте отсутствие повреждений по окружности. Вставьте его в цанговый вход до упора, затем слегка потяните обратно для проверки фиксации. После подачи рабочего давления проверьте герметичность обоих стыков подходящим для среды способом. Несовпадение резьбы повреждает ответный порт, а неверный диаметр трубки или её перекос приводят к утечке и потере удержания.
