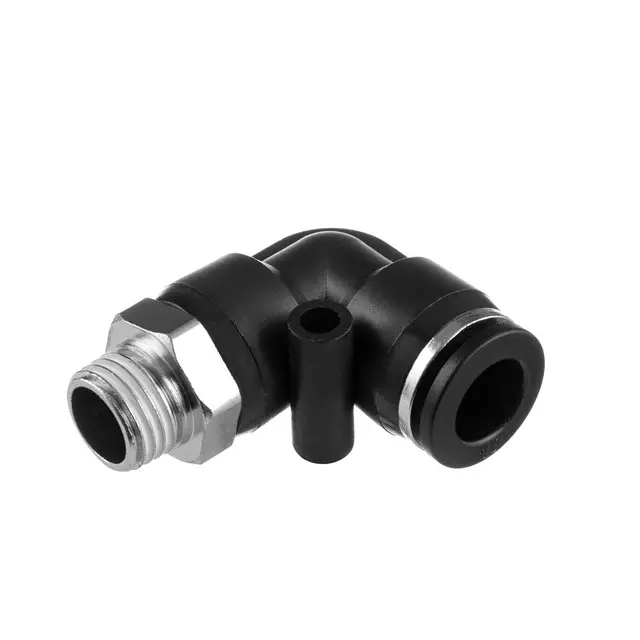

Соединение цанговое L-образное для полиуретанового шланга 10 мм, наружная резьба 1/4″

Цанговое L-образное соединение предназначено для подключения полиуретанового шланга 10 мм к ответному резьбовому отверстию. На одной стороне находится цанговый вход, на другой — наружная резьба 1/4″. Угловая форма позволяет вывести шланг поперёк направления резьбового подключения: это удобно возле стенки, панели или корпуса, где прямое соединение заставило бы резко перегибать шланг.

Как устроено соединение

Шланг вставляется в цанговую часть и удерживается её зажимным механизмом. Вокруг входа расположено нажимное кольцо, которое используют при отсоединении шланга. Резьбовой конец имеет шестигранник под ключ. Чёрный угловой корпус задаёт направление выхода, поэтому при подборе учитывают не только присоединительные размеры, но и свободное место для самого фитинга и подхода к кольцу.

Такое соединение помогает собрать аккуратный поворот магистрали без тугой петли из шланга. При этом фитинг не должен служить опорой для натянутой линии: постоянное боковое усилие нагружает место зажима. Рядом с выходом оставляют свободный участок, чтобы шланг входил ровно, без перекоса и залома.

Что сверить при подборе

Сравните снятый фитинг по форме, направлению выхода, размеру шланга и резьбовому присоединению. Для цангового зажима существенен наружный диаметр трубки: обозначение внутреннего прохода шланга не заменяет эту проверку. Измерьте ровный, неповреждённый участок и проверьте, что шланг рассчитан на установку в цанговые соединения. Слишком мягкая стенка или деформированный конец могут мешать надёжной фиксации.

Обозначение 1/4″ относится к резьбовому размеру, а не к диаметру резьбы 6,35 мм. У ответной части сверяют тип и шаг резьбы, способ уплотнения и глубину посадки. Совпадения одного обозначения недостаточно: неподходящая резьба может начать вкручиваться, но затем заклинить или повредить отверстие. Также сопоставляют допустимые условия работы шланга и соединения со средой, температурой и давлением в магистрали.

Когда требуется замена

Повод осмотреть соединение — утечка возле входа шланга или резьбы, трещина корпуса, повреждение нажимного кольца либо ослабление удержания трубки. Перед заменой проверьте сам конец шланга: продольные царапины, овальность и следы прежнего зажима тоже могут нарушать герметичность. Повреждённый участок удаляют, если оставшейся длины хватает для подключения без натяжения; иначе заменяют шланг.

Особенности установки

Работу начинают после отключения подачи и полного сброса давления. Очистите ответное отверстие, осмотрите резьбу и предусмотренное соединением уплотнение. Фитинг сначала наживляют рукой, затем затягивают за шестигранник подходящим ключом. Способ уплотнения выбирают по конструкции резьбовой пары; излишки уплотняющего материала не должны попадать внутрь канала. Усилие через угловой корпус не передают.

Конец шланга срезают ровно, под прямым углом, без заусенцев и смятия. Его вводят в цанговое гнездо до упора, затем лёгким обратным движением проверяют удержание. После восстановления подачи проверяют герметичность обоих присоединений в предусмотренном для системы порядке. Для снятия снова сбрасывают давление, нажимают кольцо и вытягивают шланг без рывков. Ошибка в диаметре, неполная посадка или натяжение линии могут привести к утечке и выходу шланга из зажима.
