Соединение цанговое L-образное для полиуретанового шланга 6 мм, наружная резьба 1/4″

Цанговое L-образное соединение предназначено для подключения полиуретанового шланга 6 мм к резьбовому порту. С одной стороны расположен цанговый вход для шланга, с другой — наружная резьба 1/4″. Угловая форма меняет направление линии и помогает провести шланг рядом с корпусом оборудования без резкого перегиба непосредственно у места подключения.

Как устроено соединение

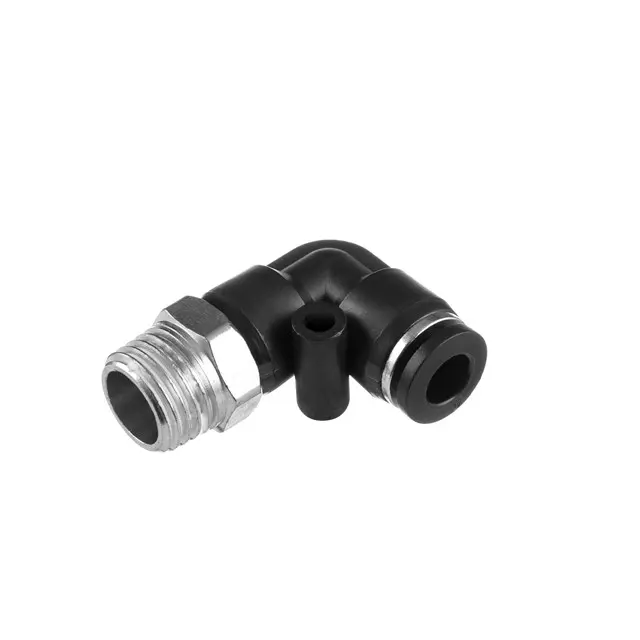

У фитинга чёрный угловой корпус, наружный резьбовой участок и шестигранник под ключ. На входе для шланга находится нажимное кольцо цанги. В таком соединении шланг вставляют в приёмное отверстие, где он удерживается за наружную поверхность. Для извлечения шланга освобождают цанговый зажим нажатием на кольцо. Резьбовая сторона служит для установки фитинга в ответное гнездо.

Этот способ подключения требует ровного и неповреждённого конца шланга. Глубокие продольные царапины, овальность или косой срез мешают плотной посадке. Если линия натянута либо постоянно тянет фитинг в сторону, нагрузка приходится на место фиксации и уплотнения. При прокладке оставляют достаточную длину шланга, чтобы он подходил к цанге прямо и не заламывался на выходе.

Что сверить при подборе

Сопоставьте со снятым соединением размер шланга, наружную резьбу и расположение отвода. Для цанговой посадки проверяют наружный диаметр трубки: внутренний проход шланга не определяет размер его сопряжения с фитингом. Помимо диаметра учитывают состояние и жёсткость стенки. Слишком мягкий или деформированный конец может плохо удерживаться в зажиме.

Обозначение 1/4″ относится к номинальному размеру резьбы и не означает наружный диаметр 6,35 мм. Ответное гнездо должно совпадать также по стандарту и форме резьбы. Проверьте способ уплотнения, доступ для ключа и свободное место для углового корпуса. При подборе для конкретной линии учитывают её среду, давление и температуру: одинаковые присоединительные размеры сами по себе не определяют пригодность соединения к условиям работы.

Когда нужна замена

Повод осмотреть фитинг — утечка возле цанги или резьбы, трещина корпуса, повреждённые витки, заедание нажимного кольца либо ослабление удержания шланга. Сначала проверьте и сам конец трубки: причиной негерметичности бывает повреждение поверхности в зоне посадки. Изношенный участок шланга также требует устранения, иначе установка нового соединения может не решить проблему.

Особенности установки

Отключите подачу рабочей среды и полностью сбросьте давление в линии. Очистите место подключения, освободите цангу и извлеките шланг без бокового рывка. При демонтаже и установке работайте ключом за шестигранник, не используйте угловой корпус как рычаг. Осмотрите резьбу ответного гнезда и восстановите предусмотренное для этого соединения уплотнение.

Ровно отрежьте повреждённый конец шланга подходящим инструментом и удалите загрязнения. Вставьте трубку до упора, затем лёгким вытягивающим движением проверьте фиксацию. После подключения постепенно подайте рабочую среду и проверьте оба стыка на утечки. Неполная посадка шланга, перекошенная резьба и чрезмерная затяжка могут привести к потере герметичности и повреждению соединения.
