Соединение цанговое L-образное для полиуретанового шланга 4 мм, наружная резьба 1/4″

Цанговое L-образное соединение предназначено для подключения полиуретанового шланга 4 мм к резьбовому порту. Со стороны порта предусмотрена наружная резьба 1/4″, со стороны шланга — цанговый вход с нажимным кольцом. Угловая форма позволяет вывести шланг поперёк направления резьбового подключения: это удобно, когда прямой выход заставляет шланг резко перегибаться или упираться в соседнюю деталь.

Устройство соединения

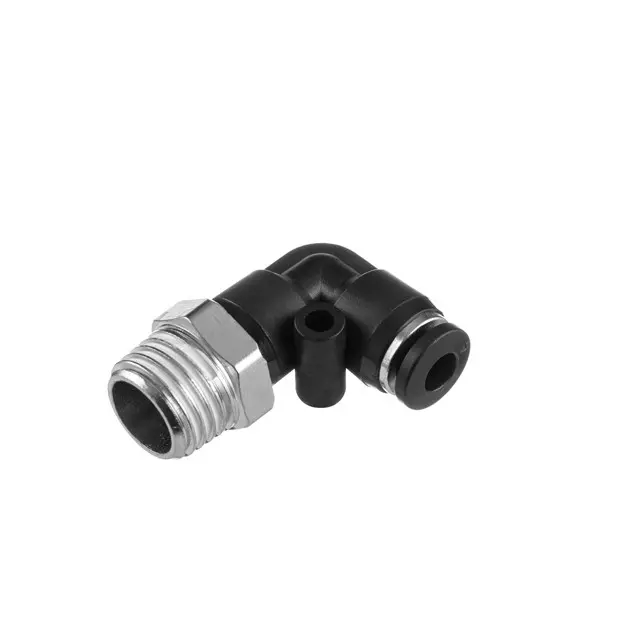

У фитинга чёрный угловой корпус, резьбовая часть с шестигранником под ключ и кольцо вокруг входного отверстия. Шланг вставляется в цанговый вход, где удерживается за наружную поверхность. Для его отсоединения нажимают на кольцо и вытягивают шланг. Такой способ подключения позволяет разъединить линию без выкручивания резьбовой части из порта.

Уголок помогает аккуратно проложить линию, но не должен служить опорой для натянутого шланга. Если участок постоянно тянет соединение в сторону, трётся о кромку или перегибается у входа, сначала корректируют его длину и прокладку. Иначе нагрузка на место фиксации останется и после замены фитинга.

Что сверить при подборе

Сопоставьте размер шланга 4 мм, наружную резьбу 1/4″ и расположение выходов со снятым соединением. Для цангового крепления существенен наружный диаметр трубки: совпадение только внутреннего прохода не обеспечивает правильной посадки. Также проверьте, хватает ли места для корпуса, ключа и нажатия на кольцо при последующем обслуживании.

Обозначение 1/4″ — номинальный размер трубной резьбы, а не её измеренный наружный диаметр. При подборе нужно сверить стандарт и форму резьбы, а также способ уплотнения в ответном порту. Несовпадающая резьба может начать вкручиваться, но затем заклинить или повредить посадочное место. Для применения с другой трубкой сопоставляют её материал и жёсткость с требованиями к цанговому соединению. Рабочую среду, давление и температуру линии также учитывают при выборе фитинга.

Когда требуется замена

Повод проверить соединение — утечка у входа шланга или резьбы, ослабление фиксации, трещина корпуса либо заедание нажимного кольца. При этом осматривают и конец шланга: продольные царапины, овальность и заломы могут мешать уплотнению даже в исправном фитинге. Повреждённый участок обрезают до ровной поверхности, если длина позволяет сохранить свободную прокладку; иначе меняют шланг.

Особенности установки

Линию отключают и полностью сбрасывают давление. Очищают ответный порт, проверяют его резьбу и удаляют остатки прежнего уплотнения. Новое соединение сначала наживляют рукой, затем затягивают ключом за шестигранник, применяя подходящий для порта способ уплотнения. Не стоит передавать усилие затяжки через угловой корпус или нажимное кольцо.

Конец шланга срезают ровно, без косого края и заусенцев, очищают и вводят до упора. Лёгким обратным натяжением проверяют фиксацию. После подключения контролируют герметичность у резьбы и цанги и убеждаются, что шланг не испытывает бокового натяжения. При утечке сначала находят её причину: чрезмерная затяжка резьбы не исправит повреждённый конец трубки или неверный размер.
