Соединение цанговое L-образное для полиуретановых шлангов 12×12 мм

Цанговое L-образное соединение 12×12 мм служит для стыковки полиуретановых шлангов с поворотом линии под прямым углом. Угловой фитинг помогает провести шланг возле стенки или обойти препятствие без резкого изгиба самого шланга. Его используют при сборке линии и при замене соединения, которое перестало удерживать шланг либо начало пропускать в месте стыка.

Как устроено соединение

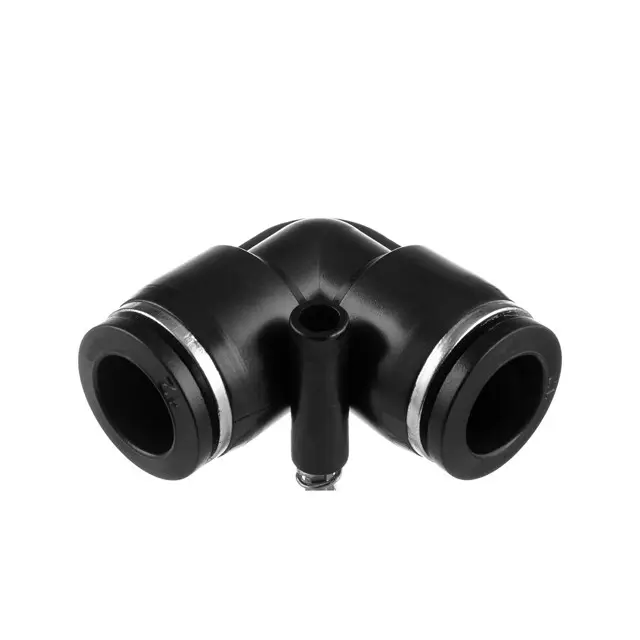

Два присоединительных гнезда расположены под углом друг к другу. Корпус чёрный, вокруг входов находятся кольцевые элементы. Цанговое соединение удерживает вставленный конец шланга; качество стыка зависит не только от фитинга, но и от состояния поверхности шланга. Задиры, овальность и косой срез мешают правильной посадке. При прокладке линии оставляют достаточно места возле каждого входа, чтобы шланг подходил прямо, без постоянного бокового усилия.

Что сверить при подборе

Размер соединения — 12×12 мм. Сопоставьте обозначение со снятым фитингом и размером обоих подключаемых шлангов. Для цанговой посадки особенно важен наружный диаметр: одинаковый проход внутри шланга ещё не означает одинаковую посадку снаружи. Измеряйте ровный, недеформированный участок, а не конец, который долго находился в зажиме. Сверьте также расположение входов и свободное место для корпуса, вставки и последующего отсоединения шлангов.

Назначение соединения — работа с полиуретановыми шлангами. Если используется шланг другого типа, нужно проверить допустимость его применения с цанговым креплением: значение имеют жёсткость стенки, точность наружного диаметра и состояние поверхности. Рабочую среду, давление и температуру линии сверяют с требованиями к соединителю. Совпадение размера само по себе не делает фитинг подходящим для любой жидкости или газа.

Когда требуется замена

Повод осмотреть соединение — утечка возле входа, смещение шланга при обычной работе линии, трещины корпуса или повреждение деталей фиксации. Сначала проверяют и сам конец шланга: продольная царапина, замятый край или затвердевший участок способны нарушить плотность стыка даже с исправным фитингом. При замене стоит осмотреть оба прилегающих участка и их крепления. Натянутый шланг или слишком близкий перегиб создают нагрузку, из-за которой проблема может повториться.

Установка и проверка стыка

Линию отключают и полностью снимают давление. Шланг освобождают штатным механизмом цангового соединения, без рывков и попыток вывернуть его вместе с зажимом. Для новой посадки нужен чистый торец, срезанный перпендикулярно оси, без заусенцев и повреждений снаружи. Испорченный конец обрезают только при достаточном запасе длины; если после этого шланг окажется натянут, заменяют соответствующий участок.

Каждый конец вставляют до упора и лёгким обратным движением проверяют удержание. Шланги укладывают без натяжения и бокового перекоса у входов. Затем постепенно восстанавливают рабочий режим и проверяют оба стыка на утечки способом, подходящим для среды в линии. Неполная вставка, неверный диаметр или повреждённая поверхность могут привести к потере герметичности и выходу шланга из соединения. Обнаруженную утечку устраняют после повторного отключения и сброса давления.
