Соединение цанговое L-образное для полиуретановых шлангов 10×10 мм

Цанговое L-образное соединение 10×10 мм предназначено для соединения полиуретановых шлангов с поворотом линии под прямым углом. Такой фитинг позволяет провести шланг вдоль стенки или обойти угол без резкого перегиба самой трубки. Он пригодится при замене повреждённого соединителя и при изменении расположения шлангов, когда прямое соединение мешает аккуратно проложить линию.

Конструкция и работа

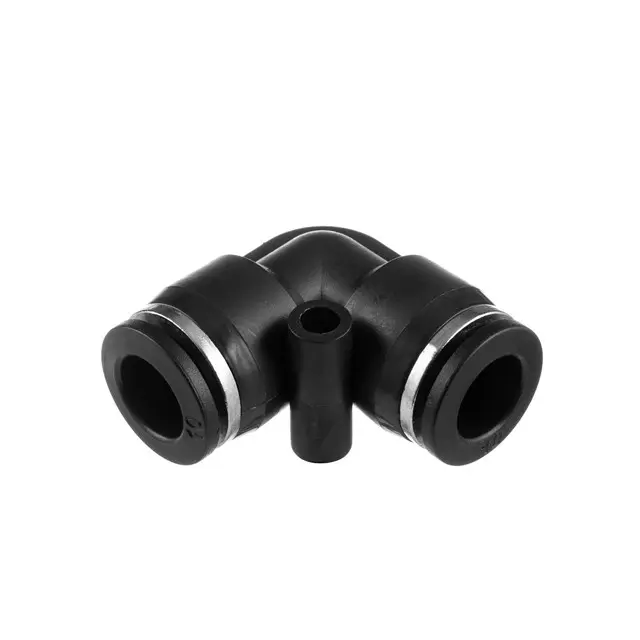

У соединителя два цанговых входа, расположенных под углом 90°. Корпус чёрный, вокруг входов находятся кольца освобождения трубки и серебристые ободки. Между отводами предусмотрен выступ с отверстием. Цанговый принцип соединения предполагает вставку подготовленного конца трубки в посадочное гнездо; для снятия трубки освобождают зажим нажатием на кольцо. Доступ к этим кольцам стоит сохранить при размещении фитинга в тесном пространстве.

Что сверить при подборе

Размер соединения — 10×10 мм: оба подключения рассчитаны на одинаковый размер шланга. У цангового соединителя подбирают трубку по наружному диаметру, поэтому измерять только её внутренний проход недостаточно. Сверьте размер со снятым фитингом и маркировкой трубки, проверьте форму корпуса и место для углового отвода. Шланг должен подходить к соединению без натяжения и бокового усилия, иначе нагрузка будет приходиться на край посадочного гнезда.

Для подбора имеет значение не только диаметр, но и пригодность трубки к цанговому зажиму. Мягкий шланг, который легко сминается, нельзя считать подходящим лишь из-за совпадения размера. Для трубок из других материалов отдельно проверяют возможность такого соединения. Рабочую среду, давление и температуру линии также сопоставляют с допустимыми условиями применения фитинга и шланга: внешне одинаковые соединители могут быть рассчитаны на разные условия.

Когда соединение пора менять

Причинами замены становятся трещины корпуса, повреждение кольца освобождения, ослабление удержания трубки и утечка в месте её входа. Однако негерметичность бывает связана и с самим шлангом: продольными царапинами, овальностью, заломом или косым срезом. При разборке осмотрите оба конца трубок и соседние крепления. Повреждённый участок шланга стоит заменить или удалить, если оставшейся длины хватит для подключения без натяжения.

Установка и проверка

Сначала отключите подачу рабочей среды и полностью сбросьте давление. Очистите место соединения, нажмите кольцо освобождения и извлеките трубку без рывка. Подготовьте ровный срез поперёк трубки, уберите заусенцы и загрязнения; участок, входящий в фитинг, должен оставаться круглым и гладким. Не пытайтесь компенсировать повреждение трубки намоткой ленты на её конец: она мешает правильной посадке в цанговом гнезде.

Вставьте трубку до упора и лёгким обратным движением проверьте удержание. Проложите оба участка так, чтобы они не тянули фитинг и не упирались в соседние детали. После восстановления подачи проверьте оба соединения на утечку способом, подходящим для рабочей среды. Неправильный диаметр, неполная вставка или повреждённая поверхность трубки могут привести к потере герметичности и выходу шланга из зажима.
