Соединение цанговое L-образное для полиуретановых шлангов 6×6 мм

Цанговое L-образное соединение 6×6 мм предназначено для соединения полиуретановых шлангов с поворотом трассы под прямым углом. Такой уголок нужен там, где прямой участок приходится направить вдоль стенки или обойти соседнюю деталь. Он позволяет сформировать поворот без резкого перегиба самого шланга, который может сузить проход и затруднить движение рабочей среды.

Конструкция и назначение

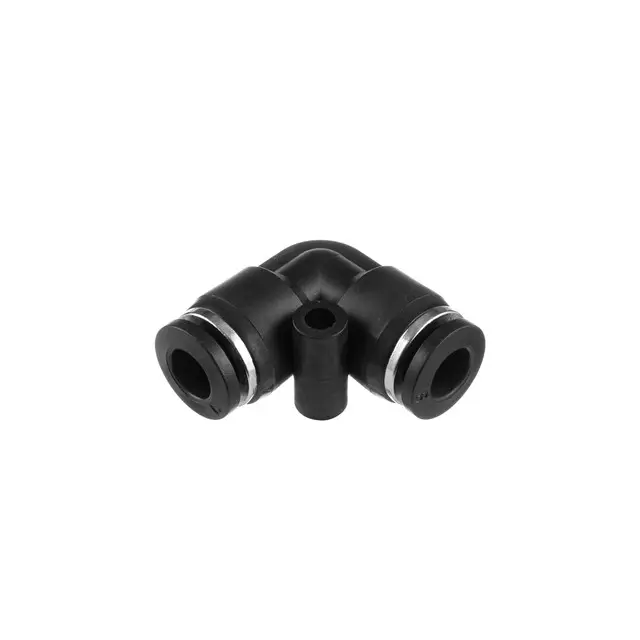

На двух концах чёрного углового корпуса расположены цанговые входы с нажимными кольцами. Шланг вставляется в соединение, а цанговый механизм удерживает его от вытягивания. Для разъединения кольцо прижимают к корпусу и освобождают шланг. Между входами предусмотрен выступ с отверстием. При размещении уголка учитывайте этот выступ и оставляйте доступ к обоим кольцам: они понадобятся при следующем обслуживании.

Размер 6×6 мм относится к двум присоединениям одинакового размера. Для цанговой посадки важен наружный диаметр шланга и состояние его поверхности в зоне уплотнения. Шланг, подобранный только по внутреннему проходу, может не войти в соединение либо держаться неплотно. Слишком мягкая стенка, овальность и глубокие продольные царапины также мешают нормальной посадке.

Что сверить при подборе

Сопоставьте уголок со снятым соединением по форме, размерам обоих присоединений и расположению шлангов. Измерьте наружный диаметр шланга на ровном неповреждённом участке, проверьте его материал и жёсткость. Кроме размера, необходимо согласовать соединение с рабочей средой, давлением и температурой системы. Совпадение диаметра само по себе не означает, что фитинг подходит для любых жидкостей или газов.

Оцените свободное место вокруг поворота. Шланги должны подходить к входам без бокового натяжения, а корпус не должен упираться в соседние детали. Если прежний уголок постоянно перекашивался, одной его замены недостаточно: нужно скорректировать длину или укладку шлангов. Натянутый участок передаёт усилие на место фиксации и может снова вызвать утечку.

Когда соединение меняют

Поводом для замены становятся трещины корпуса, повреждение нажимного кольца, слабое удержание шланга или повторяющаяся утечка в месте посадки. Одновременно осмотрите концы обоих шлангов. Заломы, затвердевшие участки и следы прежнего зажима могут мешать уплотнению даже с новым уголком. Повреждённый конец обрезают до целого участка, если оставшейся длины достаточно для свободной укладки; иначе меняют шланг.

Установка и проверка

Отключите подачу рабочей среды и полностью снимите давление. Очистите место соединения, прижмите освобождающее кольцо и извлеките старый шланг без рывков. Подготовьте ровный срез поперёк шланга, удалите загрязнения и убедитесь, что край не смят. Вставьте каждый конец до упора, затем лёгким обратным потягиванием проверьте фиксацию. Не пытайтесь компенсировать неверный диаметр герметиком или намоткой на шланг.

После сборки восстановите подачу в установленном для системы порядке и проверьте оба стыка на утечки подходящим для рабочей среды способом. Убедитесь, что при обычном перемещении шлангов соединение не испытывает натяжения. Неполная вставка и перекос способны привести к потере герметичности или выходу шланга из цанги.
