Цанговое соединение для полиуретанового шланга 12 мм, наружная резьба 1/2″

Цанговое соединение служит для подключения полиуретанового шланга размером 12 мм к ответному резьбовому отверстию. На одном конце расположен цанговый вход для шланга, на другом — наружная резьба 1/2″. Такой переходник нужен там, где трубку требуется закрепить непосредственно в резьбовом порту, сохранив возможность разъединить соединение при обслуживании.

Устройство и назначение

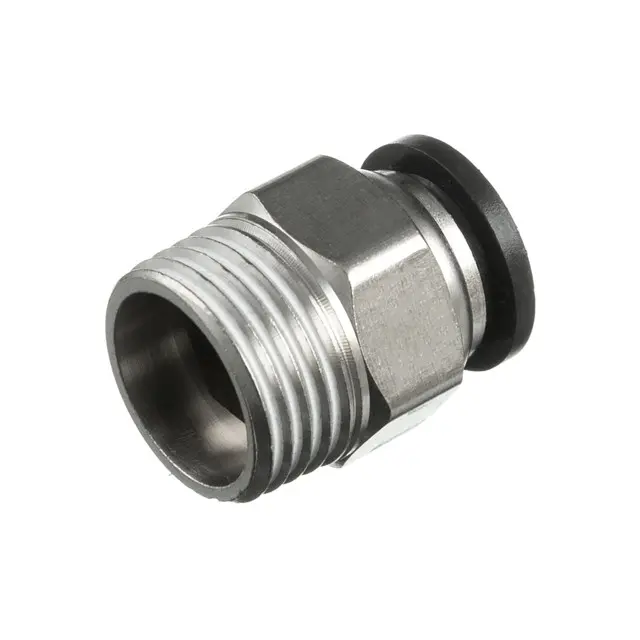

Корпус прямой, с шестигранными гранями под ключ. Со стороны подключения шланга находится чёрное кольцо освобождения цанги. При сборке конец трубки вставляют в соединение до упора: цанговый механизм удерживает его, а уплотнение обеспечивает герметичность посадки. Для отсоединения трубки кольцо нажимают в сторону корпуса, предварительно полностью сняв давление в линии.

Шестигранник позволяет затягивать резьбовую часть ключом, не захватывая инструментом кольцо цанги. При размещении соединения оставляют доступ к этому кольцу и место для прямого ввода шланга. Резкий изгиб непосредственно у входа создаёт боковую нагрузку на трубку и может нарушить герметичность.

Что сверить при подборе

Основные ориентиры — размер шланга 12 мм и наружная резьба 1/2″. Для цанговой посадки сверяют наружный диаметр трубки: шланги с одинаковым внутренним проходом могут отличаться толщиной стенки и не подходить к одному соединению. Конец должен быть круглым, с ровной наружной поверхностью в зоне контакта с уплотнением.

Обозначение 1/2″ — номинальный размер резьбы, а не её наружный диаметр в миллиметрах. Помимо размера, сопоставляют профиль и шаг резьбы, цилиндрическую или коническую форму и способ уплотнения ответного порта. Совпадения только по диаметру недостаточно: неподходящая резьба может начать вкручиваться, но затем заклинить или повредить ответное отверстие.

При замене сравнивают длину резьбовой части и свободное место вокруг шестигранника. Для другого материала шланга проверяют пригодность трубки к цанговому креплению. Рабочую среду, давление и температуру линии сопоставляют с допустимыми условиями применения соединения и шланга; одно совпадение размеров не определяет пригодность всей пары.

Когда соединение меняют

Повод для проверки — утечка возле шланга или резьбы, ослабление удержания трубки, заедание кольца либо повреждение корпуса. Перед заменой осматривают и сам шланг: продольная царапина, овальность или смятый конец могут давать утечку даже с исправной цангой. Одновременно проверяют ответную резьбу и состояние уплотнения резьбового стыка.

Особенности установки

Линию отключают и полностью сбрасывают давление. Ответное отверстие очищают от загрязнений и остатков прежнего уплотнителя. Соединение сначала наживляют рукой, затем затягивают ключом за шестигранник. Способ герметизации выбирают по устройству резьбового стыка; уплотнительный материал не должен попадать во внутренний проход.

Шланг обрезают ровно, перпендикулярно его оси, удаляют заусенцы и вводят до упора. Лёгким обратным натяжением проверяют удержание. После подключения подают давление постепенно и проверяют оба места соединения на утечки. Если трубка выходит или стык остаётся негерметичным, давление снова снимают и проверяют размер, посадку и состояние контактных поверхностей.
