Соединение цанговое для полиуретанового шланга 10 мм, наружная резьба 1/2″

Цанговое соединение для полиуретанового шланга 10 мм служит переходом от шланга к резьбовому отверстию. С одной стороны шланг закрепляется в цанговом зажиме, с другой соединение вкручивается наружной резьбой 1/2″ в ответную деталь. Такой фитинг нужен при сборке линии или замене соединителя, который перестал удерживать шланг либо пропускает в месте подключения.

Устройство соединения

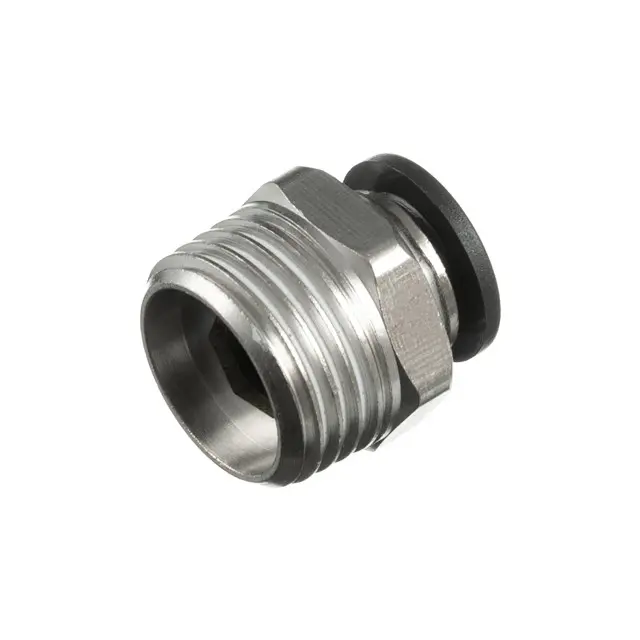

У фитинга прямая форма, наружная резьба и шестигранник под ключ. На стороне ввода шланга расположено чёрное отпускное кольцо: его нажимают, чтобы освободить шланг из цангового зажима. Шестигранник позволяет затягивать резьбовую часть за корпус, не используя кольцо как опору для инструмента. При установке стоит оставить вокруг кольца место для пальцев — это облегчит последующее отсоединение линии.

Что сверить при подборе

Основные ориентиры — размер шланга 10 мм и наружная резьба 1/2″. Для цангового зажима проверяют наружный диаметр шланга: измерение внутреннего прохода не заменяет эту проверку. Сравните размер со снятым соединителем и маркировкой трубки. Шланг должен подходить для цангового крепления и сохранять круглое сечение в месте захвата. Слишком мягкая стенка, овальность или повреждённая поверхность мешают надёжной фиксации и уплотнению.

Резьбу сверяют не только по обозначению 1/2″, но и по типу, шагу и форме с ответным отверстием. Дюймовое обозначение резьбы нельзя считать её наружным диаметром в миллиметрах после простого пересчёта. Также сравните длину вкручиваемой части и свободное место под корпус и ключ. Для применения с другими шлангами проверьте пригодность их материала к цанговому зажиму, а условия работы линии сопоставьте с допустимыми для соединителя и шланга.

Когда соединитель меняют

Повод осмотреть фитинг — утечка возле ввода шланга или резьбы, слабое удержание трубки, заедание отпускного кольца, повреждённые витки. Причиной негерметичности может быть и сам конец шланга: косой срез, продольные царапины, залом или следы прежнего зажима. При замене осмотрите ответную резьбу и участок шланга рядом с фитингом. Повреждённый конец обрезают до ровного участка, если длина линии это позволяет; затвердевший или растрескавшийся шланг заменяют.

Особенности установки

Работайте после отключения подачи и полного сброса давления. Очистите место подключения, выкрутите старый фитинг за шестигранник и удалите остатки прежнего резьбового уплотнения. Способ герметизации выбирайте по типу резьбы и устройству ответного соединения. Новый фитинг сначала наживите рукой: перекос или заметное сопротивление с первых витков требуют проверки совпадения резьбы. Затем затяните корпус ключом без чрезмерного усилия.

Конец шланга отрежьте ровно, без заусенцев и смятия. Вставьте его в цанговое отверстие до упора и лёгким обратным потягиванием проверьте фиксацию. Уложите шланг без натяжения и резкого перегиба у входа. После подачи рабочего давления проверьте герметичность обоих мест подключения подходящим для среды способом. Неверный размер шланга может привести к утечке или вырыву, а несовпадающая резьба — к повреждению ответного отверстия. Для разъединения снова сбросьте давление, нажмите отпускное кольцо и извлеките шланг без рывка.
