Цанговое соединение для полиуретанового шланга 8 мм, наружная резьба 1/2″

Цанговое соединение предназначено для подключения полиуретанового шланга 8 мм к ответному резьбовому отверстию. Со стороны шланга используется цанговый зажим, с другой стороны — наружная резьба 1/2″. Такой фитинг нужен при сборке линии или замене соединителя, который перестал удерживать шланг либо пропускает в месте подключения.

Устройство соединения

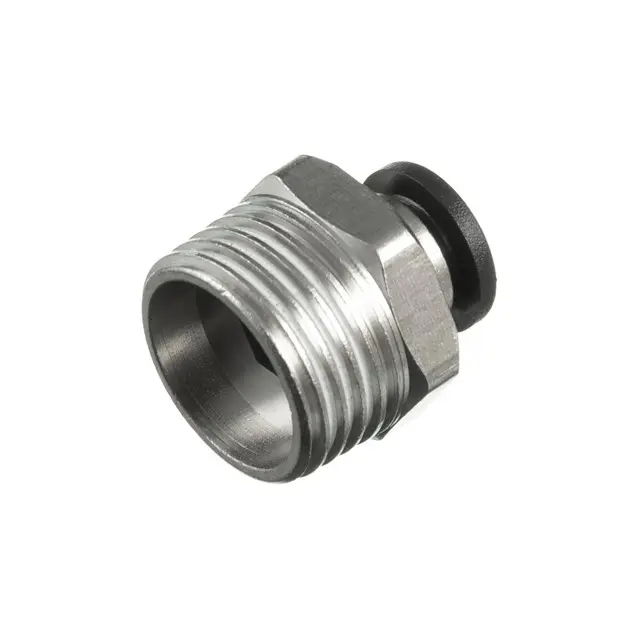

У фитинга прямой корпус с наружной резьбой, шестигранником под ключ и чёрным нажимным кольцом со стороны шланга. Шестигранник позволяет затягивать резьбовую часть, прикладывая усилие к корпусу. Нажимное кольцо служит для освобождения шланга из цангового зажима. Для отсоединения линии не требуется каждый раз выворачивать фитинг из ответного отверстия.

Цанговое крепление работает по наружной поверхности трубки: конец вставляют в приёмное отверстие до упора, после чего зажим удерживает его от вытягивания. Поэтому состояние и форма участка, который входит в соединитель, влияют на плотность посадки. Продольные царапины, заломы и овальность могут стать причиной утечки даже после замены самого фитинга.

Что сверить при подборе

Сравните снятый соединитель по размеру подключаемого шланга, резьбе и расположению выводов. Для цанговой посадки проверяют наружный диаметр трубки: обозначение 8 мм нельзя подбирать по диаметру её внутреннего канала. Шланг должен входить без перекоса и удерживаться зажимом; слишком свободная посадка не исправляется дополнительной затяжкой резьбы.

Обозначение 1/2″ относится к присоединительной резьбе и не означает, что её наружный диаметр равен 12,7 мм. Сверьте тип и профиль резьбы, её шаг, форму и способ уплотнения с ответным отверстием. Проверьте также длину ввинчиваемой части, место для ключа и доступ к нажимному кольцу. Ошибка в резьбовом соединении может повредить отверстие или оставить негерметичный стык.

При выборе трубки из другого материала ориентируйтесь на её пригодность для цанговых фитингов. Одного совпадения диаметра недостаточно: чрезмерно мягкая стенка может деформироваться под зажимом. Рабочую среду, давление и температуру линии согласуйте с допустимыми условиями для соединителя и шланга.

Когда менять и как устанавливать

Повод осмотреть фитинг — утечка возле входа трубки или резьбы, слабое удержание шланга, заедание нажимного кольца, трещины либо повреждённые витки. Одновременно проверьте конец шланга, его крепление рядом с соединением и ответную резьбу. Постоянное натяжение и резкий перегиб у входа нагружают соединитель; новый фитинг не устранит причину повреждения, если оставить линию в таком положении.

Перед разборкой отключите подачу среды и полностью снимите давление. Чтобы вынуть шланг, слегка подайте его внутрь, прижмите кольцо к корпусу и вытяните трубку, удерживая кольцо нажатым. Очистите ответное отверстие от загрязнений и остатков прежнего уплотнения. Новый фитинг сначала наживите рукой, затем затяните ключом за шестигранник, применяя способ уплотнения, соответствующий резьбовому стыку.

Конец трубки должен быть ровно отрезан, без заусенцев и повреждений в зоне посадки. Вставьте его до упора и лёгким обратным усилием проверьте фиксацию. Уложите шланг без бокового натяжения, постепенно восстановите подачу и проверьте оба места соединения на утечку. Если стык пропускает, снова снимите давление и проверьте посадку и уплотнение, прежде чем подтягивать корпус.
