Цанговое соединение для полиуретанового шланга 6 мм с наружной резьбой 1/2″

Цанговое соединение предназначено для присоединения полиуретанового шланга размером 6 мм к резьбовому порту. Со стороны шланга расположено цанговое гнездо, с другой стороны — наружная резьба 1/2″. Такой фитинг используют там, где трубку нужно соединить с корпусом оборудования или ответной резьбовой деталью. При замене подбирают одновременно оба присоединения: подходящий размер шланга сам по себе ещё не означает совпадения резьбы.

Как устроено соединение

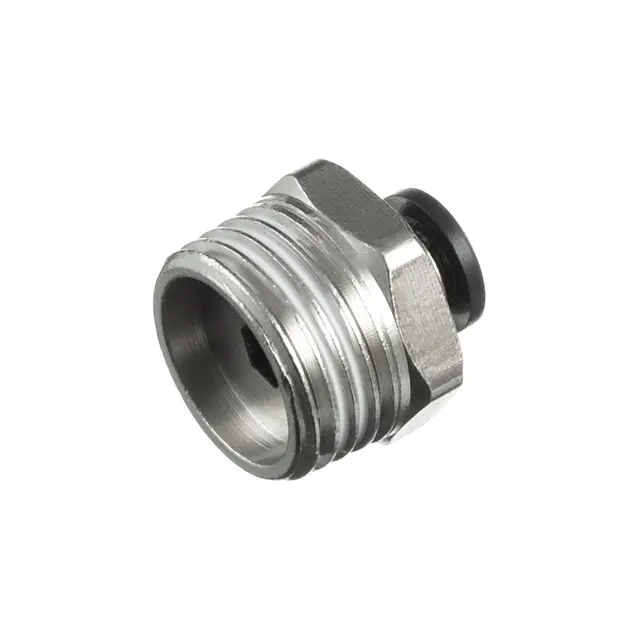

Корпус прямой, с шестигранником под ключ и чёрным кольцом у входа в цангу. Шестигранник позволяет затягивать резьбовую часть, не прикладывая усилие к кольцу. Цанговый механизм удерживает вставленную трубку, а кольцо служит для её освобождения. Для такого способа крепления важны ровная наружная поверхность шланга и правильная форма его конца: повреждённый или смятый участок мешает плотной посадке.

Что сверить при подборе

Сопоставьте снятый фитинг с новым по размеру трубки, обозначению и профилю резьбы, длине резьбового участка и месту под ключ. У цанговых соединений размер трубки обычно подбирают по наружному диаметру, поэтому измерение только внутреннего прохода недостаточно. Проверьте также, хватает ли пространства для прямого ввода шланга и нажатия на кольцо при последующем разъединении.

Обозначение 1/2″ относится к условному резьбовому размеру: оно не означает наружный диаметр ровно 12,7 мм. Сверяйте резьбу с ответным портом по документации оборудования или по снятой детали. Начальное зацепление витков ещё не подтверждает правильный подбор. Несовпадение профиля или шага может привести к заклиниванию, повреждению порта и утечке.

Для шланга из другого материала нужно проверить пригодность к цанговому креплению, жёсткость стенки и допустимые условия применения. Слишком мягкая трубка может деформироваться в месте зажима. Рабочую среду, давление и температуру соединения согласуют с требованиями оборудования и характеристиками применяемого шланга.

Когда требуется замена

Причины проверить фитинг — утечка возле входа трубки или резьбы, слабое удержание шланга, заедание кольца, повреждение корпуса и витков. Одновременно осмотрите конец трубки: продольные царапины, заломы и овальность могут быть причиной негерметичности даже при исправной цанге. Проверьте ответную резьбу и состояние уплотнения резьбового стыка; замена одного фитинга не устранит повреждение посадочного места.

Особенности установки

Отключите подачу рабочей среды и полностью сбросьте давление. Чтобы снять трубку, нажмите кольцо к корпусу и вытяните её без бокового перекоса. Очистите ответный порт. Резьбу нового соединения сначала наживите рукой, затем затяните ключом за шестигранник. Способ уплотнения и усилие затяжки выбирают по типу резьбового стыка и требованиям оборудования; чрезмерное усилие способно повредить порт.

Конец шланга отрежьте ровно, поперёк оси, удалите заусенцы и загрязнения. Введите трубку до упора и лёгким обратным натяжением проверьте фиксацию. Проложите её без резкого изгиба у кольца и постоянной боковой нагрузки. После восстановления подачи проверьте оба места соединения на утечку подходящим для рабочей среды способом. Подтягивать фитинг или освобождать трубку под давлением нельзя.
