Цанговое соединение для полиуретанового шланга 12 мм, наружная резьба 1/4

Цанговое соединение предназначено для подключения полиуретанового шланга 12 мм к ответному резьбовому отверстию. С одной стороны шланг вставляется в цанговый зажим, с другой находится наружная резьба 1/4. Такой фитинг используют в месте перехода от шланга к резьбовому подключению. При замене нужно согласовать обе стороны: подходящая резьба сама по себе не означает, что соединение правильно удержит выбранный шланг.

Конструкция и работа

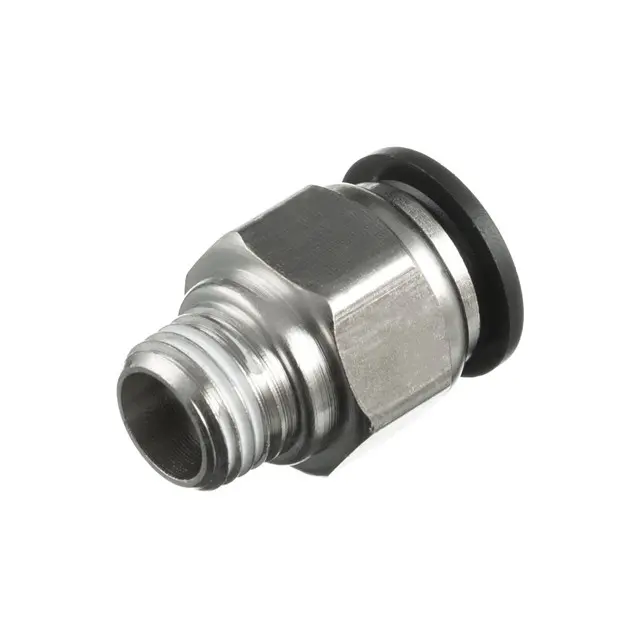

Соединение прямое: резьбовая часть и вход для шланга расположены по одной оси. На корпусе есть шестигранник под ключ, у входа — чёрное кольцо освобождения цанги. Зажим удерживает вставленный шланг, а нажатие на кольцо позволяет извлечь его при разборке. Шестигранник нужен для затяжки корпуса: прикладывать усилие к кольцу или поворачивать фитинг за шланг не следует. Прямую форму учитывают при размещении линии, чтобы сразу после выхода из соединения не возникал резкий перегиб.

Что сверить при подборе

Основные ориентиры — размер шланга 12 мм и наружная резьба 1/4. У цанговых соединений посадку подбирают по наружному диаметру трубки, поэтому измеряют её снаружи, а не по проходному отверстию. Также проверяют круглую форму и состояние поверхности на участке зажима. Мягкий шланг, который легко сплющивается, нельзя считать подходящим только по совпадению диаметра. Для трубок из других материалов нужно отдельно проверить возможность цангового подключения.

Резьбовую часть сравнивают со снятым фитингом и ответным отверстием: сверяют тип и шаг резьбы, форму посадки и способ уплотнения. Обозначение 1/4 не означает наружный диаметр 6,35 мм и не заменяет проверку резьбового стандарта. Учитывают длину вворачиваемой части и место для ключа. Рабочая среда, давление и температура также должны соответствовать требованиям системы и характеристикам выбранного соединения. Ошибка здесь может привести к утечке или выходу шланга из зажима.

Когда требуется замена

Повод осмотреть фитинг — утечка у входа шланга или резьбы, ослабление удержания, повреждение корпуса и заедание освобождающего кольца. Причиной негерметичности бывает и сама трубка: продольная царапина, залом, овальный или неровно отрезанный конец. Вместе с соединением проверяют ближайший участок шланга и ответную резьбу. Повреждённую трубку заменяют либо удаляют испорченный конец, если оставшейся длины хватает для прокладки без натяжения.

Установка и проверка

Сначала отключают подачу рабочей среды и полностью сбрасывают давление. Чтобы снять шланг, его слегка подают внутрь, прижимают освобождающее кольцо к корпусу и вытягивают трубку, удерживая кольцо нажатым. Резьбовое отверстие очищают от загрязнений и остатков прежнего уплотнения. Новый фитинг сначала вкручивают рукой без перекоса, затем затягивают ключом за шестигранник. Способ уплотнения выбирают по устройству резьбового подключения; излишнее усилие может повредить посадку.

Конец шланга отрезают ровно, перпендикулярно оси, очищают и вставляют до упора. Лёгким обратным движением проверяют фиксацию. Линию укладывают без боковой нагрузки на фитинг и с доступом к кольцу для последующего снятия. После восстановления подачи проверяют герметичность обеих сторон соединения. Если обнаружена утечка, давление снова сбрасывают и проверяют посадку, состояние шланга и резьбовое уплотнение.
