Соединение цанговое для полиуретанового шланга 4 мм, наружная резьба 1/4″

Цанговое соединение для полиуретанового шланга 4 мм соединяет шланг с резьбовым отверстием оборудования. С одной стороны расположен вход с цанговой фиксацией, с другой — наружная резьба 1/4″. Такой фитинг нужен при замене повреждённого соединителя или восстановлении соединения, которое перестало удерживать шланг либо начало пропускать рабочую среду.

Как устроено соединение

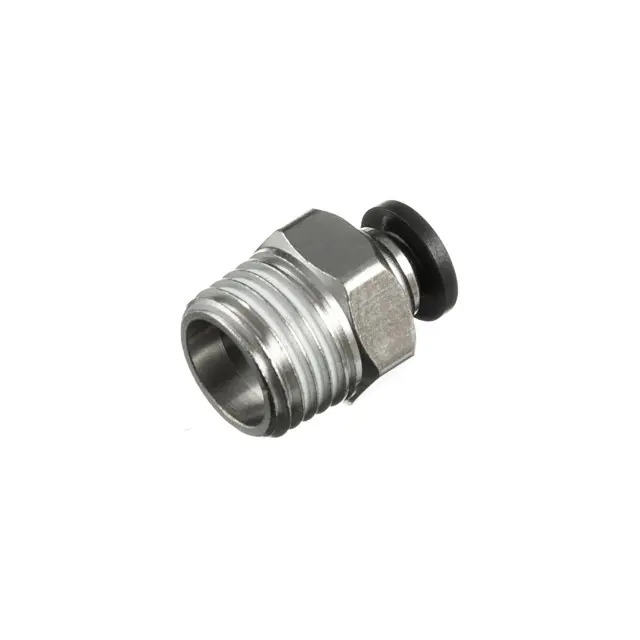

Прямой корпус располагает шланговый вход и резьбовую часть на одной оси. Между ними есть шестигранник под ключ, а у входа шланга — чёрное нажимное кольцо. Шестигранник позволяет затягивать фитинг за корпус, не нагружая механизм фиксации. При отсоединении шланга нажимное кольцо используют для освобождения цангового захвата.

В цанговом соединении важна не только фиксация, но и состояние поверхности шланга в месте уплотнения. Продольные царапины, овальность, заломы и косой срез могут мешать плотной посадке. Поэтому утечка возле входа не всегда означает неисправность самого фитинга: сначала стоит проверить конец шланга и убедиться, что он вставлен до упора.

Что сверить при подборе

Основные ориентиры — размер шланга 4 мм и наружная резьба 1/4″. Проверьте наружный диаметр шланга, его круглую форму и соответствие цанговому способу крепления. Обозначение резьбы 1/4″ является условным размером: его нельзя проверять простым переводом четверти дюйма в миллиметры и измерением наружного диаметра резьбовой части.

• Сопоставьте профиль, шаг и форму резьбы со снятым соединителем и ответным отверстием.
• Проверьте способ уплотнения резьбового стыка: он должен соответствовать конструкции ответного соединения.
• Убедитесь, что вокруг шестигранника достаточно места для ключа, а нажимное кольцо останется доступным.
• Оцените направление выхода шланга: рядом с прямым фитингом не должно быть резкого перегиба или постоянного бокового натяжения.

При использовании шланга из другого материала нужно отдельно проверить его пригодность для цангового крепления. Одного совпадения диаметра недостаточно: слишком мягкая стенка или неподходящая поверхность могут ухудшить удержание и герметичность. Условия работы соединения также должны соответствовать требованиям системы.

Замена и проверка

Перед разборкой отключите подачу рабочей среды и полностью сбросьте давление. Чтобы снять шланг, слегка подайте его в фитинг, нажмите кольцо к корпусу и вытяните шланг, удерживая кольцо нажатым. Не вырывайте его рывком: так можно повредить захват и поверхность шланга.

Осмотрите ответную резьбу, удалите загрязнения и остатки прежнего уплотнения. Новый фитинг сначала наживите рукой без перекоса, затем затяните ключом за шестигранник с усилием, предусмотренным для соединения. Подготовьте ровный срез шланга без заусенцев, вставьте его до упора и лёгким подтягиванием проверьте фиксацию.

После восстановления подачи проверьте оба стыка на утечку. Трещины корпуса, повреждённая резьба, заедающее кольцо и потеря удержания шланга — причины заменить соединитель. Вместе с ним осмотрите прилегающий участок шланга и уплотнение резьбового стыка. Несовпадение резьбы может испортить ответное отверстие, а неправильный размер шланга — привести к утечке или его выходу из захвата.
