Разветвитель воздуха 1/4″ на 3 выхода, прямой, с быстросъёмными соединениями, 10 bar

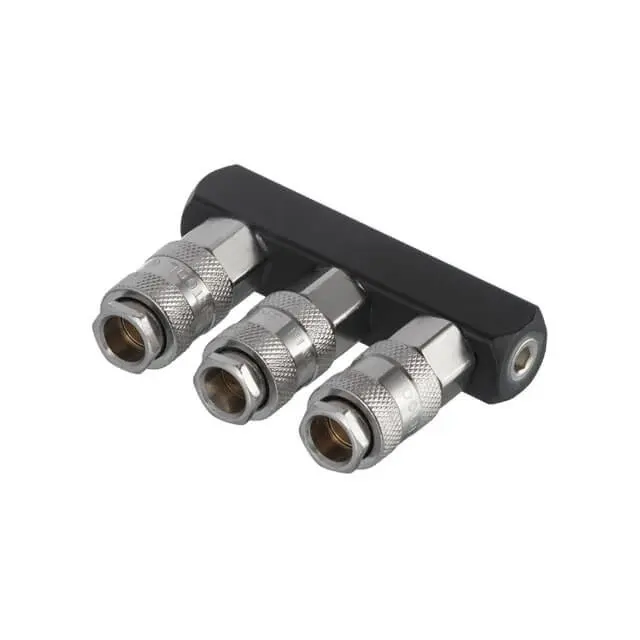

Прямой разветвитель воздуха 1/4″ на три выхода распределяет сжатый воздух от общей подающей линии между несколькими шлангами. Он нужен там, где к пневмосети подключают несколько потребителей и хотят сократить число перестановок шланга. Три быстросъёмных соединения расположены в ряд на общем корпусе. Обозначение давления — 10 bar.

Устройство и применение

У каждого выхода есть отдельная муфта с рифлёной подвижной втулкой. Такое соединение позволяет присоединять подходящий ответный штекер без откручивания резьбового стыка при каждой смене инструмента. Рядное расположение выходов помогает развести шланги в одном направлении, но для доступа к втулкам и свободного изгиба шлангов нужно оставить место.

Разветвитель добавляет точки подключения, однако не увеличивает производительность компрессора. При одновременной работе нескольких потребителей их суммарный расход должен соответствовать возможностям подачи. Если воздуху мешают узкий шланг, перегиб или недостаточное проходное сечение соединений, давление у инструмента может снижаться под нагрузкой. Поэтому распределитель подбирают вместе с подающей линией, учитывая потребности подключаемого оборудования.

Что сверить при подборе

Сопоставьте присоединительный размер 1/4″ с существующим подводом воздуха. Дополнительно проверьте тип и направление резьбы, способ уплотнения, профиль ответных штекеров и допустимое давление всех соединяемых компонентов. Один размер резьбы не определяет совместимость быстросъёмной пары: штекер должен подходить к внутреннему профилю муфты, полностью входить и надёжно фиксироваться. Несовпадение нельзя исправлять усилием при соединении.

При замене старого распределителя сравните расположение подводящего отверстия, расстояние до соседних деталей и возможность снять каждый шланг отдельно. Учтите место для руки у подвижных втулок. Натянутые шланги или тяжёлые переходники создают нагрузку на соединения; подвод и отходящие линии лучше расположить так, чтобы они не тянули корпус в сторону.

Когда требуется замена

Повод проверить разветвитель — шипение на стыках, заедающая втулка, ненадёжная фиксация штекера или повреждённая резьба. Загрязнение посадочных поверхностей и износ уплотнений могут вызвать утечку. Вместе с муфтой осмотрите ответный штекер: задиры и повреждения его рабочей поверхности способны нарушить герметичность даже после замены распределителя. Также проверьте ближайшие участки шлангов и их крепление к наконечникам.

Подключение и проверка

Перед снятием отключите подачу и полностью сбросьте давление в распределителе и присоединённых линиях. Очистите сопрягаемые поверхности, проверьте резьбу и примените уплотнение, подходящее для конкретного резьбового соединения. Не допускайте попадания частиц уплотнителя внутрь воздушного канала. При затяжке используйте предусмотренные грани, не передавая усилие через подвижные втулки муфт.

После сборки проверьте фиксацию каждого штекера лёгким подтягиванием и плавно подайте воздух. Проверьте стыки на утечки средством для обнаружения негерметичности, затем оцените работу при подключённой нагрузке. Если соединение травит или штекер удерживается ненадёжно, снова сбросьте давление и устраните причину. Неправильный подбор соединителей приводит к потерям воздуха и может закончиться отсоединением шланга.
