Разветвитель воздуха прямой 1/4″ на 2 выхода с быстросъемными соединениями, 10 bar

Прямой разветвитель воздуха 1/4″ на два выхода позволяет подключить две пневматические линии к общей подаче сжатого воздуха. Он нужен там, где от одного источника используют два шланга или поочередно работают разными пневмоинструментами. На выходах установлены быстросъемные соединения: подходящие ответные штуцеры подключаются без откручивания резьбового крепления. Обозначение давления — 10 bar.

Конструкция и работа

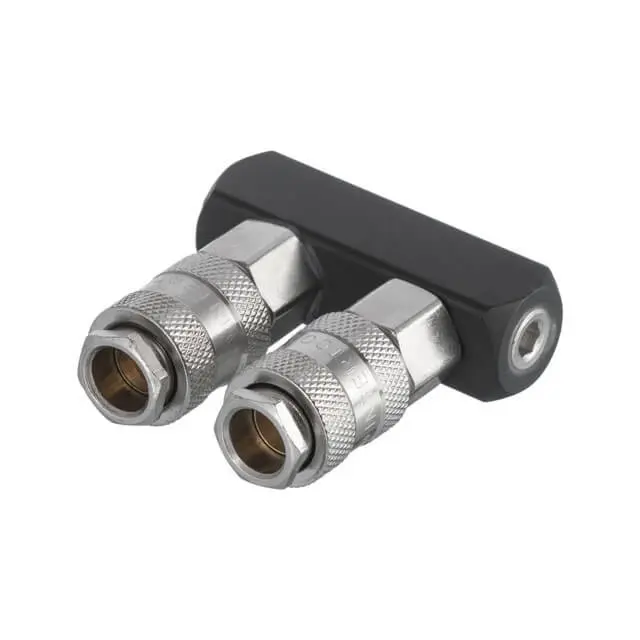

Две выходные муфты расположены рядом на общем прямом корпусе. У каждой есть рифленая подвижная втулка, за которую удобно браться при отсоединении штуцера. Шестигранные участки у основания соединений позволяют удерживать их ключом при обслуживании. Такое расположение нужно учитывать при размещении разветвителя: вокруг муфт оставляют место для рук, перемещения втулок и изгиба шлангов.

Разветвитель распределяет воздух между подключенными линиями, но не увеличивает производительность компрессора. При одновременном использовании двух потребителей их суммарный расход должен соответствовать возможностям подачи. Если инструмент теряет тягу только при включении второй линии, причина может быть в недостаточном расходе воздуха или сопротивлении шлангов, а не в неисправности соединений.

Что сверить при подборе

Сопоставьте обозначение 1/4″ с присоединением своей пневмолинии или снятого разветвителя. Для резьбового стыка нужно проверить тип резьбы, ее шаг и способ уплотнения. Одного совпадения дюймового обозначения недостаточно: детали должны соединяться без перекоса и усилия. Попытка затянуть неподходящую резьбу может повредить присоединение и оставить утечку.

Отдельно проверьте профиль ответных штуцеров для быстросъемных муфт. Сравнивают форму носика, посадочные участки и канавку фиксации. Штуцер должен полностью входить и надежно удерживаться механизмом муфты; близкий внешний диаметр сам по себе не подтверждает соответствие. Также учитывайте давление в линии, параметры остальных соединений и место для двух подключенных шлангов.

Когда требуется замена

Повод проверить разветвитель — шипение у соединений, утечка после подключения штуцера, заедание втулки или ненадежная фиксация шланга. Износ уплотнений, грязь в муфте и повреждение ответного штуцера могут давать похожие симптомы. Осмотрите оба конца соединения: замена разветвителя не устранит утечку, если у сопрягаемого штуцера повреждена поверхность. Заодно проверьте шланги возле наконечников на трещины и перегибы.

Установка и проверка

Перекройте подачу и полностью сбросьте давление перед разборкой. Очистите присоединяемые поверхности, проверьте резьбу и подберите уплотнение под конкретный стык. Не допускайте попадания частиц уплотнительного материала внутрь воздушного канала. При затяжке удерживайте соединение за предусмотренные грани, не прикладывая усилие к подвижным втулкам.

Уложите шланги без постоянного бокового натяжения на муфты. После подключения проверьте фиксацию каждого штуцера легким потягиванием, затем плавно подайте воздух и проверьте стыки средством для обнаружения утечек. При шипении или пузырении снова сбросьте давление и устраните причину. Подтягивать и разбирать соединения под давлением нельзя.
