Разветвитель воздуха 1/4 на 3 выхода, W-образный, с быстросъёмными соединениями, 10 бар

W-образный разветвитель воздуха 1/4 распределяет подачу сжатого воздуха на три выхода. Он нужен там, где к одной пневмолинии подключают несколько шлангов: например, для разных пневмоинструментов на рабочем месте. Быстросъёмные соединения позволяют переставлять шланги без разборки резьбовых стыков. Обозначение давления — 10 бар.

Как устроен разветвитель

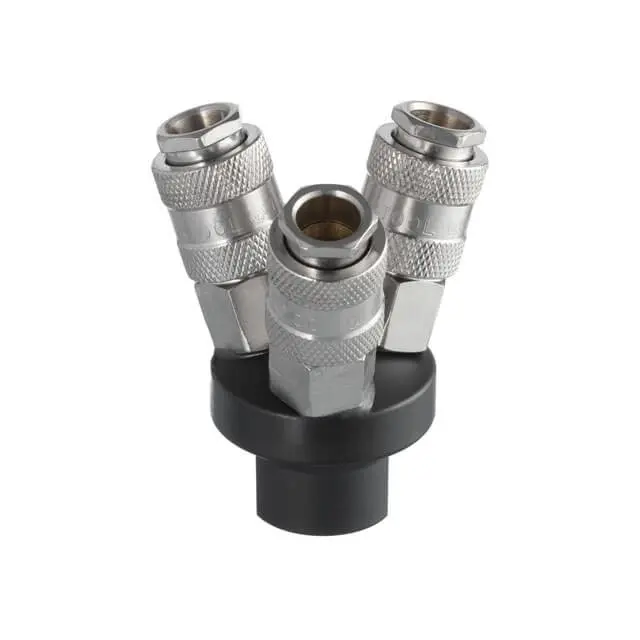

Три выходные муфты расположены на общем основании и направлены в разные стороны. Такое W-образное расположение разносит места подключения, чтобы соседние шланги меньше мешали друг другу. На муфтах есть рифлёные подвижные втулки, за которые удобно браться при соединении и отсоединении ответных штекеров. Нижняя часть корпуса служит местом подключения к подающей линии.

Разветвитель добавляет точки подключения, но сам по себе не увеличивает запас воздуха и производительность компрессора. При одновременной работе нескольких потребителей учитывают их суммарный расход, пропускную способность подводящего шланга и соединений. Если воздуха не хватает, давление у инструмента падает даже при исправных и герметичных муфтах.

Что сверить при подборе

Размер 1/4 нужно сопоставить с присоединением подающей линии или снятого разветвителя. Одного размерного обозначения недостаточно: проверьте тип и направление резьбы, способ уплотнения, а также профиль ответных штекеров. Штекер должен соответствовать муфте, свободно входить до фиксации и надёжно удерживаться. Внешне близкие быстросъёмные соединения могут иметь разные посадочные профили.

• Сравните подключение к магистрали и предусмотрите место для корпуса и трёх шлангов.
• Проверьте, что к втулкам муфт можно подойти рукой и шланги не будут перегибаться у выхода.
• Сопоставьте давление в линии с обозначением 10 бар и допустимым давлением остальных соединённых компонентов.
• Осмотрите ответные штекеры: повреждения их уплотняемой поверхности могут вызвать утечку даже с новой муфтой.

Когда требуется замена

Повод проверить разветвитель — постоянное шипение в местах соединений, заедание втулок, ненадёжная фиксация штекера или повреждение корпуса. К утечкам и затруднённому подключению могут приводить загрязнение, износ уплотнений и боковая нагрузка от натянутых шлангов. Сначала определите место утечки: причина может находиться в ответном штекере или резьбовом стыке, а не в самом разветвителе.

Подключение и проверка

Перед заменой перекройте подачу и полностью сбросьте давление в отключаемой части пневмолинии. Снимите шланги, демонтируйте старый разветвитель и очистите место присоединения. Для нового соединения используйте уплотнение, подходящее к его типу; не допускайте попадания остатков уплотнительного материала внутрь воздушного канала. При затяжке удерживайте деталь за предназначенные для ключа грани, не нагружая подвижные втулки.

После установки подключите подходящие штекеры до фиксации и проверьте их удержание лёгким натяжением. Подавайте воздух постепенно, контролируя герметичность средством для обнаружения утечек. Неверная резьба повреждает стык, неподходящий штекер может не удерживаться, а перекошенный или натянутый шланг нагружает муфту. Вместе с разветвителем стоит проверить соседние штуцеры, уплотнения и участки шлангов у соединений.
